使用HFSS的机载信标接收机天线设计

4  仿真结果分析

4.1  驻波比

仿真中心频率设置为75MHZ，通过对可变电容C3、电感L、C点距底板的长度L1的值在74.7MHZ~75.3MZH进行优化，取C3 = 8.5 pF，L = 0.18μH，对L1从29mm~32mm进行优化，得到其电压驻波比（VSWR）如下图5所示。由图5可知，当L1取29mm时，其回波损耗远大于-10db，没有实际工程意义。当L1从30mm~32mm优化时，随着L1的增加，其中心频率逐渐接近75MHZ，但驻波比变大了。

通过在74.8MHZ~75.2MHZ频率范围内，继续调节、优化可变电容C3来减少频偏，但同时要保证不使驻波比增大。为此，取L1 = 30.5mm，L = 0.18μH，C3从8.2 pF~8.6 pF进行优化，其优化后的电压驻波比（VSWR）如下图6所示。

图5  VSWR与频率关系曲线

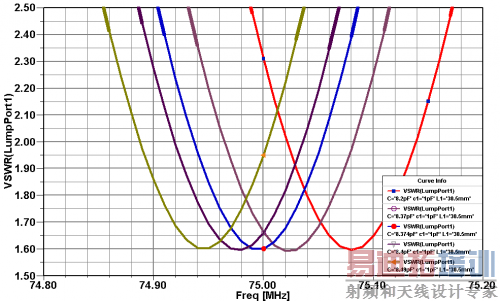

图6  VSWR与频率关系曲线

由图6可知，优化可变电容C3值时，在中心频率75MHZ上下产生了不同程度的频移。当取C3 = 8.374 pF时，在频率74.991MHZ处，驻波比为1.60。在74.9MHZ~75.1MHZ频率范围内，通过优化电感L值，来达到减少驻波比的目的，由前面的优化确定了L1=30.5mm，C3 = 8.374pF，对L从0.175μH~0.185μH进行优化，得到其优化后的电压驻波比（VSWR）如下图7所示。

图7  VSWR与频率关系曲线

由前面的仿真优化，最终确定了当L1=30.5mm，C3 = 8.374pF，L = 0.1845μH时，仿真后的电压驻波比（VSWR）如下图8所示，得到在中心频率75MHz处驻波比为1.55，其阻抗带宽（回波损耗小于10dB）为100KHZ，满足频偏±15kHz的要求，满足了工程设计要求。

图8  VSWR与频率关系曲线
