一种基于微带馈电的平面单极子超宽带天线

4  不同参数与几何结构对天线的影响

在天线的设计中，有些敏感的参数将会很大的影响天线的性能。为了使天线的性能达到最优，将会在仿真中对这些参数进行参数扫描。从仿真结果中可以看出参数变化对天线性能的影响，从而选择最终合适的参数。图5和图6是不同参数的变化与天线性能的关系，从图中可以看出当g=1mm，W₁=4mm时天线的仿真结果最好。

图5  取不同的g时天线的回波损耗

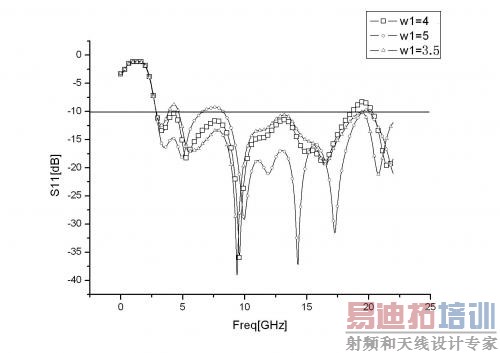

图6  取不同的w1时天线的回波损耗

为了减小天线的反射损耗，对天线的直角进行了导圆角。使天线的反射减小，从而也在一定程度上优化了天线的性能。图8为导圆角前后天线的仿真结果，从图中可以看出，导圆角后天线的回波损耗有所减小。

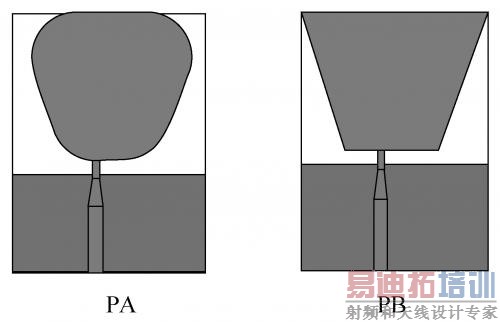

图7  两种不同形状的天线

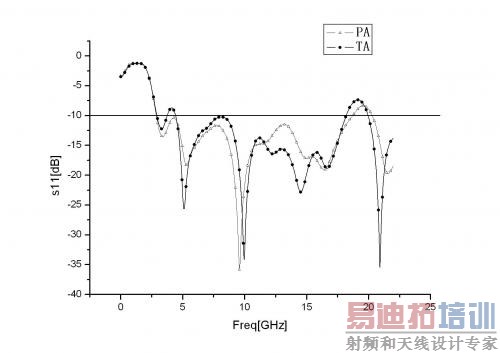

图8  两种不同天线的回波损耗

5  结论

本文所设计的平面单极子超宽带天线基于微带馈电，具有较宽的带宽。通过锥形渐变馈线和不对称馈电增加了天线的带宽，使天线的回波损耗在2.8 GHz -18.6 GHz的带宽内小于-10dB。同时天线的结构简单、紧凑，易于加工，所以该天线完全符合小型化超宽带天线的设计标准。
