一种基于微带馈电的平面单极子超宽带天线

1  引言

自从2002年美国联邦通信委员会 (Federal Communication Committee, FCC)开放超宽带标准以来,超宽带技术引起了人们越来越多的关注。超宽带传输具有高传输率，低辐射、低散射损耗等特点。用于脉冲辐射和接收的超宽带天线是超宽带系统的一项关键技术。所以对超宽带小型化天线的研究一直是一个热点。

过去几年的研究表明, TEM 喇叭 、贴片天线和开槽天线等可以作为超宽带天线使用,其中贴片天线有轮廓低、 重量轻、 容易集成和制造成本低等优点 ,在移动通信的应用中有潜在的优势。但是贴片天线的带宽比较窄,一些研究者已经尝试做了增进带宽的工作,电阻加载和改变天线的形状是两类成功的尝试。电阻加载会降低天线的效。有的平面单极子天线有一个较大的地板与天线臂垂直放置，这给天线的小型化设计带来了不便。共面波导馈电和开槽相结合的方法也可以增加天线的带宽。FCC批准商用的UWB 系统可以工作在 3. 1～10. 6 GHz的频带内，本文尝试通过改变振子和馈线形状来增加带宽。通过仿真结果可以看出在2.8 GHz-18.6GHz的频带内回波损耗小于-10 dB。

2  天线结构

天线被设计在一块大小为25 mm × 30 mm，厚度为1.9 mm，介电常数为4.4的Rogers5880基片上。天线采用微带线馈电，辐射臂和地板分别位于基片的两侧，地板的大小为25 mm ×14 mm。为了增加天线的带宽，微带馈线被设计锥形渐变线，其长度为15 mm，输入阻抗为50Ω。在改变微带馈线形状的同时，也采用了非对称馈电的方法来增加天线的带宽，通过参数仿真，馈电点选在了天线偏左的位置。天线的具体参数值为：单位(mm)

(1) 介质基片：W=25，L=30,，H₁=1.9； (2) 地板 ：L₁=14， H₂=0.08，g=1；(3) 锥形渐变线：W₁=3，W₂=8，S=3.6，S­₁=1.6，L₃=2.5，L₄=3.5，L₅=9，H=0.08；(4) 辐射臂：W₃=25，W₄=15，r₁=5，r₂=5

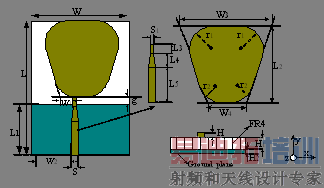

图1  天线的结构

3  天线的仿真结果

为了使所设计的天线在回波损耗小于-10 dB的频带内具有最大的增益。设计中使用了基于有限元法的仿真软件CST MWS对天线的参数进行仿真优化。仿真的最后结果如图2所示，从中可以看到在2.8 GHz -18.6 GHz的带宽内，天线的回波损耗小于-10 dB。

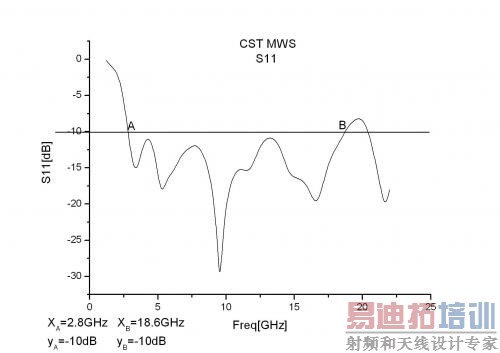

图2  天线的回波损耗

6GHz E 平面 (Y-Z 平面)

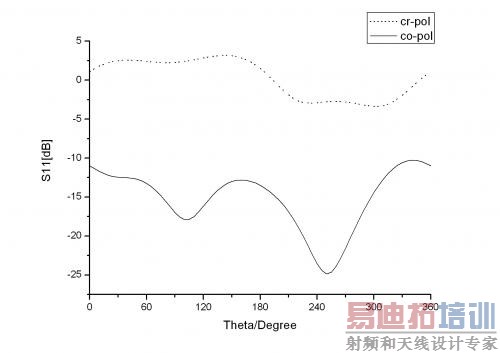

6GHz H 平面 (Y-X 平面)图3  （A）
