安诺尼频谱仪及EMC天线和近场探头在EMC&EMI预测试中的应用

六、EMC&EMI电磁兼容辐射骚扰预测试典型案例

1、车载导航仪辐射骚扰电磁兼容预测试

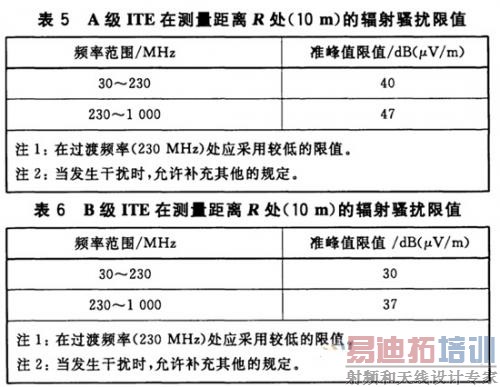

电 磁兼容性是指设备或系统在其电磁环境中能正常工作且不对它的环境中任何事物构成不能承受的电磁骚扰的能力。比如车载导航仪在方便广大用户的同时，大家越来 越关注其辐射骚扰问题。如果辐射骚扰严重超过相关国际或国家标准（GB 9254-2008 《信息技术设备的无线电骚扰限值和测量方法》（EN55022）），不但会影响车内系统的正常工作，也有可能导致交通事故，从而危及车内人员的生命安全。

车载导航产品的辐射骚扰包含宽带骚扰和窄带骚扰。车载导航仪内的DC/DC变换器工作在脉冲状态下，本身就会产生很强的宽带干扰。而车载电子产品的主控芯片 的速度在不断提高，时钟上升沿的振铃就会产生丰富的谐波窄带干扰。对这些车载导航仪的辐射骚扰的整改，需要对其电磁辐射干扰进行准确定位，才能对症下药， 针对干扰源和传输路径的不同特点，有的放矢地应用屏蔽、滤波、接地等对策方法来抑制电磁辐射骚扰。此时，采用德国安诺尼 （AARONIA）SPECTRAN频谱分析仪及其近场探头进行近场诊断就能准确地找到车载导航仪中的电磁辐射的干扰源。
