安诺尼频谱仪及EMC天线和近场探头在EMC&EMI预测试中的应用

五、安诺尼电磁兼容和电磁干扰EMC&EMI远场测试和近场测试应用

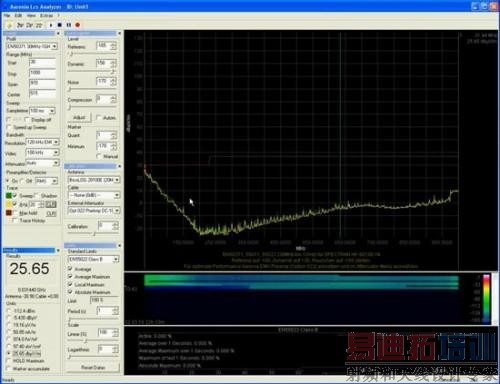

在 产品进行EMC测试过程中，往往会存在一些解决电磁干扰问题，最重要的是判断干扰的来源，只有准确地将干扰源定位之后，才能够提出解决电磁干扰的对症措 施。在电磁兼容合规预测试中，使用德国安诺尼的各种标准EMC天线进行辐射泄漏测试，一般都是采用远场测量。标准的远场辐射泄漏测量，可以比较定量地告诉 我们被测设备是否符合国家或国际EMC标准，是否存在超出国家或国际EMC标准的电磁辐射骚扰，其电磁干扰的频率是多少，辐射强度是多少。例如测试频谱图 如下图所示：

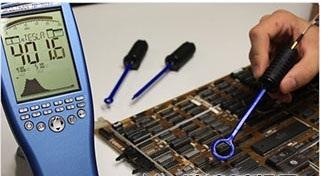

经过远场测量之后，可能还是无法告诉工程师，严重的电磁辐射问题究竟出自哪里！来自连接电缆？开关电源？通信接口？还是来自PCB电路板？这时我们可以通过 安诺尼（AARONIA）频谱分析仪配合近场探头的近场测试方法来定位电磁辐射的确切来源位置。为了快捷的完成干扰源的定位，安诺尼（AARONIA）推 出一套频率覆盖分为DC-9GHz的近场探头套装，该探头套装包括4个磁场探头和1个电场探头，提供了综合灵敏度和分辨率的最佳选择，能够用于电磁干扰源 的探测和定位，帮助广大工程师方便快捷地分析各种电磁干扰（EMI）问题。如果测试工程师需要更高的灵敏度，安诺尼（AARONIA）还提供了可以和近场 探头套装配合使用的外置前置放大器（Pre-amplifier），提供几乎平坦的40dB增益，而噪声系数典型值仅为3.5dB。

安诺尼（Aaronia）最新SPECTRAN V4 系列频谱仪，灵敏度典型值达到-170dBm（1Hz）。使用高性能的DSP，所有测试和分析计算结果实时显示，可以检测周围电磁辐射源的频率和信号强 度，可以自动完成频谱分析和复杂的安全限值计算，丰富完善的频谱软件功能，这些过去只有非常昂贵和复杂的设备才能完成。安诺尼 （AARONIA）SPECTRAN V4 系列频谱仪配合EMC天线、近场探头组以及外置前置放大器，性能良好、安装快捷、使用轻便，具有很宽的频率范围，而且有良好的分辨率和灵敏度，加上专业附 送的具有丰富功能的MCS频谱分析软件，为工程师快速分析查找EMI干扰源提供了性价比最优的EMI预兼容测试分析工具。
