安诺尼频谱仪及EMC天线和近场探头在EMC&EMI预测试中的应用

强力推荐选用原装进口德国安诺尼（AARONIA AG）的电磁兼容测试频谱分析仪及相关的EMC天线和近场探头套装组成的EMC/EMI电磁兼容和电磁干扰测试方案，快速查找存在的严重EMI干扰问题， 快速判断产品是否符合对应的EMC标准，从而帮助工程师确定所研发产品的最佳、经济、高效的电磁兼容电磁干扰的整改方案。

安诺尼电磁兼容测试频谱分析仪价格非常实惠，操作简单，免费提供功能非常丰富的测试频谱PC软件，便于测试对比，存储调用历史测试数据。软件内置有各种EMC相关标准和限制标准，方便简单明了判断存在的问题。安诺尼各种EMC测试接收天线体积非常小巧，频率响应优越，配有匹配的校准数据，价格非常实惠，适用于各品牌各类的频谱仪或接收机，是高端频谱仪接收天线的最佳选择。目前许多KEYSIGHT是德科技（原安捷伦）的使用客户选用安诺尼的接收天线用于各种测试。

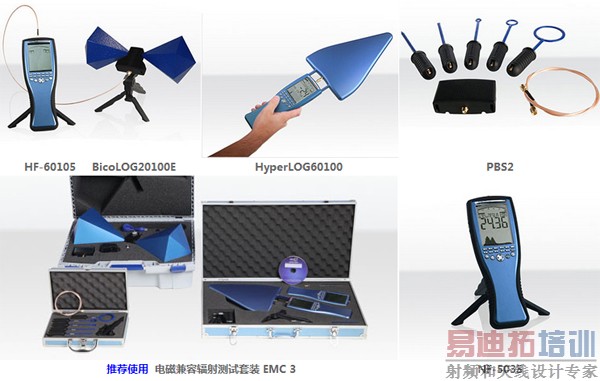

四、安诺尼电磁兼容和电磁干扰EMC&EMI预测试设备配置和主要参数

1）主机：电磁兼容测试频谱分析仪（电磁辐射测试频谱分析仪）

型号：SPECTRAN HF-60105（含高精度计时基和15dB低噪声前置放大器）
频率范围：1MHz 9.4GHz（见选件可扩展到9KHz-9.4GHz）
显示平均噪声电平：-155dBm (1Hz)；（-170dBm (1Hz) 15dB前置放大打开）
分辨率带宽：200Hz - 50MHz
EMC滤波器: 200Hz, 9kHz, 120kHz, 200kHz, 1,5MHz, 5MHz
测量精度: +/- 1dB
数据记录器：64K（选件001可扩展到1MB）

2）远场天线：双锥天线

型号：BicoLOG 20100E
频率范围：20MHz-1GHz
天线系数因子见详细规格参数
最大发射功率：1W（30dBm or 0dbW）
阻抗：50 Ohms
增益：-38dBi to 1dB
天线因子：17-34dB/m

3）远场定向天线：对数周期天线

型号：HyperLOG60100
频率范围：680MHz-10GHz
天线系数因子见详细规格参数
最大发射功率：100W CW（400MHz）
阻抗：50 Ohms
驻波比：< 1:2.5
增益：5dBi
天线因子：22-46dB/m

4）近场天线：近场探头套装

型号：PSB2（含UBBV2前置放大器1MHz-10GHz）
频率范围：DC- 6 GHz，4个磁场探头，1个电场探头
阻抗：50 Ohm
前置放大：UBBV2（40dB，DC –8 GHz）
前置放大噪声系数：3.5dB（典型值）

5）主机：电磁兼容测试频谱分析仪（电磁辐射测试频谱分析仪）

型号：SPECTRAN NF-5035
频率范围：1Hz to 1MHz (选件可扩展至20或30MHz)
磁场测量范围(Tesla)：1pT to 2mT (典型)
磁场测量范围(Gauss)：10nG to 20G(典型)（009选件）
电场测量范围：0.1V/m to 20kV/m(典型)
分辨率带宽(RBW)：0.3Hz to 1MHz (1-3-10 step）
精度：3%（典型）
