小型化CPW馈电G型双频天线设计

3  实验结果及讨论

图2为制作的天线实物。使用Agilent E5071B网络分析仪天线的回波损耗进行了测量，结果如图3所示。图中同时给出了仿真计算曲线，可见，两者在工作频段内吻合的较好。测量得到的在2.4GHz和5GHz的-10dB测量阻抗带宽分别为22.9%(2.17 GHz －2.72GHz，中心频率为2.42GHz)和50.9%(5.0GHz－7.85GHz，中心频率为5.60GHz)，满足双频WLAN应用所需频段要求。

在2.4GHz、5.2GHz和5.8GHz三个频点上测量得到的辐射方向图分别如图4、图5和图6所示。可以清楚的看出，在三个频点上的辐射方向图都类似全向性。在yoz面，在2.4GHz、5.2GHz和5.8GHz 的辐射方向图更接近于全向性。图7为天线的测量增益，图7(a)为2.4GHz频段的增益频响曲线，增益的最大值为1.56dBi;图7(b)为5GHz频段的增益频响曲线，增益的最大值为4.8dBi.

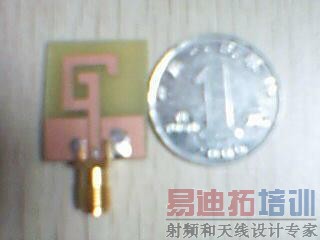

图2  天线实物图

图3  天线的测量与仿真回波损耗

(a)  xoy面

(b) xoz面

(c) yoz面

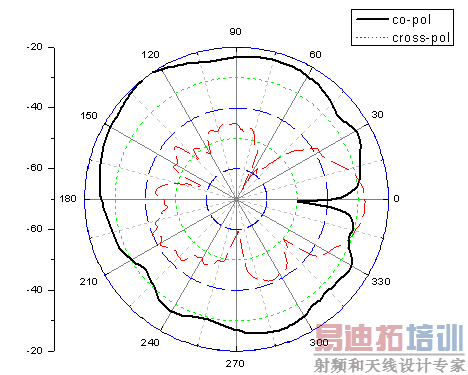

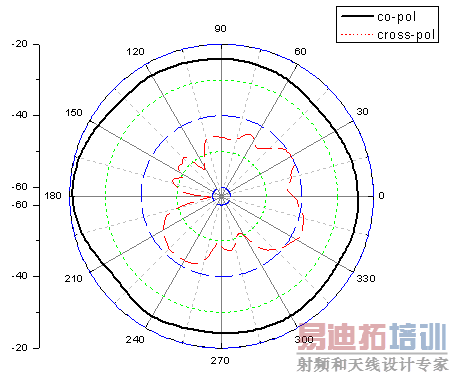

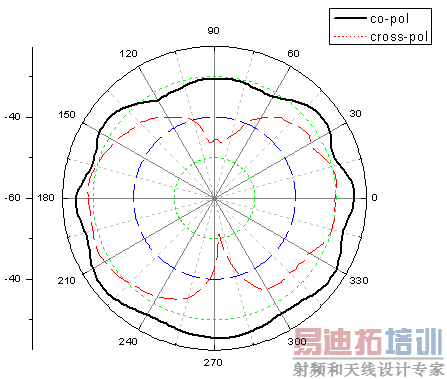

图4  天线2.4GHz时的辐射方向图

(—co-pol,----cross-pol)

(a) xoy面

(b)xoz面

(c)yoz面

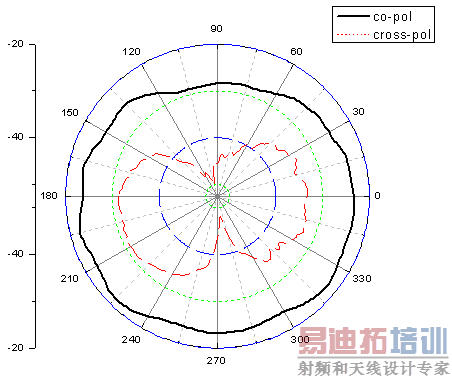

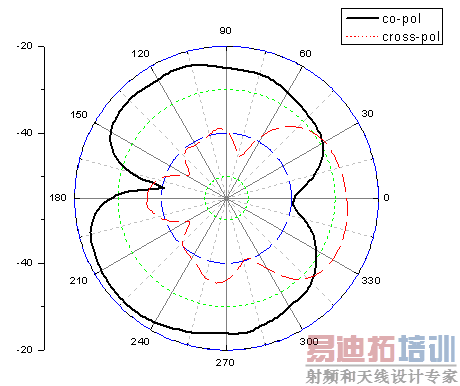

图5  天线5.2GHz时的辐射方向图

(—co-pol,----cross-pol)

(a) xoy面

(b) xoz面

(c) yoz面

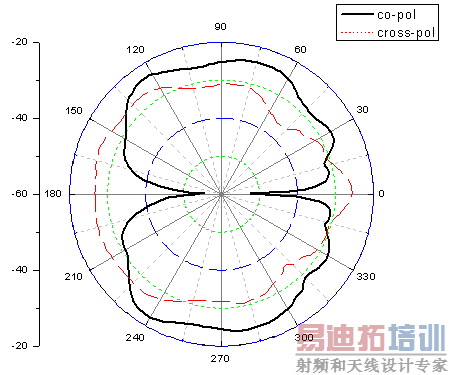

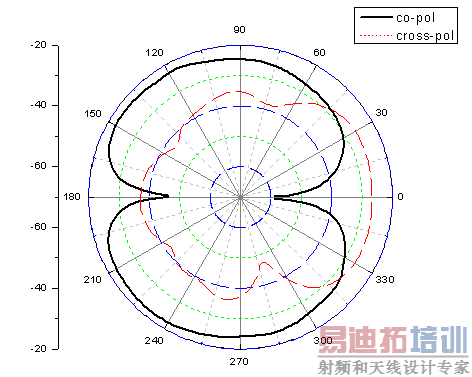

图6  天线5.8GHz时的辐射方向图

(—co-pol,----cross-pol)

(a)

(b)

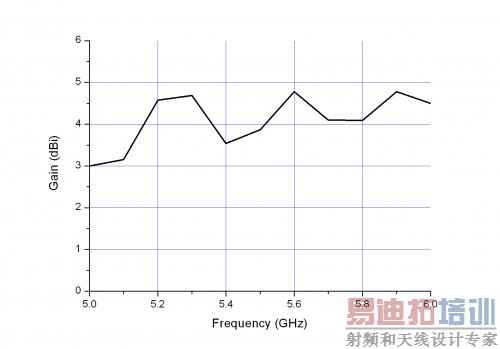

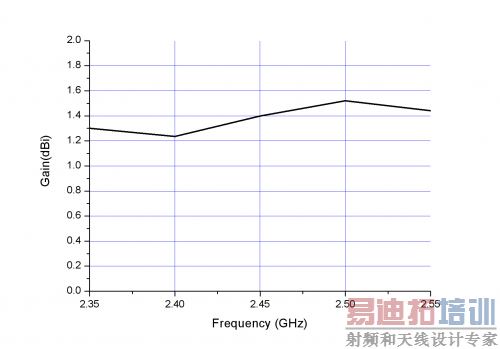

图7  天线的测量增益频响曲线

(a)2.4GHz (b)5GHz

4  结论

本文设计并实测了一种小型化的CPW馈电G型单极子双频天线。该天线的主要特点是结构尺寸小，5GHz频段的工作带宽很宽。通过优化G型天线结构两个不同的谐振路径长度，可以方便的激起两种谐振模。
