缺陷地结构在多微带天线间互耦抑制中的运用

1  引言

微带天线由于具有其相对于其它天线的独特优点，广泛应用于各种通信系统以及雷达、遥感勘测、导航以及生物医学等其它领域。随着信息技术的发展,需要研究和发展具有更好性能的微带天线和阵列。为了获得高的增益以及获得波束扫描或波束控制等性质，需要将离散的天线单元组成阵列。在阵列环境中，天线单元之间存在能量上的相互耦合，使天线的性能降低。通常微带贴片间的互耦是由空间波和表面波同时引起的。研究表明，当天线的介质基片厚度较小时，单元间耦合主要是通过空间波进行的，表面波的影响可以忽略不计。对于较厚的基片，表面波的影响将加大，介质基片越厚，激励起的表面波模数越多，将有更多的功率耦合到激励起的多个模式中。当两天线单元间距超过一定数值时，表面波的耦合开始起主导作用。互耦效应的存在将影响天线的方向图，输入阻抗以及阵列的增益，在天线阵的设计中必须考虑。

为了减小天线单元之间的互耦，采用了光子带隙（photonic bandgap）结构。这种结构或者是在地板上蚀洞或者是在介质中打孔，以形成对于表面波传播模式的频率阻带，从而抑制表面波，减小耦合。这种方法虽然可以提高天线的辐射效率，但要在介质中周期性的打孔，制作过程麻烦，而在地板上大量蚀刻周期图案将导致天线的放置受到限制。则利用电磁带隙材料 (EBG)的带隙特性抑制表面波的传播，降低天线互耦。EBG结构是由若干个单元组成的阵列构成，因此结构分析比较复杂。

和PBG结构类似，DGS结构也是通过在电路的接地板上刻蚀出缺陷图案（defected pattern），以改变电路衬底材料有效介电常数的分布，从而改变基于该介质上微带线的分布电感和分布电容，进而使得此类微带线具有带隙（bandgap）特性和慢波（slow-wave）特性，具有制作简单、体积小、便于集成等优点。与EBG（PBG）结构相比DGS结构的优点在于无需建立周期结构即可在某些频率点产生谐振，提供良好的带隙特性，且只需用一个简单的LC等效电路模型就可表征，可进行电路级快速分析。在同等工艺条件和性能要求上，对考虑电路尺寸而带来经济成本变动较敏感的集成电路行业而言，以及当前对无线通信设备的小型化需求，DGS结构比EBG（PBG）结构更具有竞争力。目前，该结构已被广泛应用于微波电路的分立部件设计中，如微带线、滤波器、谐振腔、放大器、振荡器、天线等。

然而据作者所知，很少有文献研究DGS对阵列天线单元之间互耦的作用。本文利用Ansoft HFSS仿真软件分析DGS的频率特性,利用电磁场仿真结果和Ansoft Designer的电路仿真结果提取其等效电路的参数值，并研究缺陷地结构对阵列天线单元之间互耦以及天线性能的影响。为充分说明DGS结构对天线性能参数的影响，文中还同时给出了具有相同结构尺寸的普通贴片天线阵列的性能参数，并将两者进行了比较。

2  DGS结构及其带隙特性

本文中设计了阻带中心频率约为6.5GHz的DGS结构。电路采用介质基板的相对介电常数为10.2，厚度为2mm，微带线为普通50Ω阻抗线，宽度为3mm。DGS结构由两个背靠背的U形槽构成，如图1所示。DGS结构参数为l₁=3.3mm, w₁=7.4mm, g= 4.5mm，s=1.5mm。蚀刻的单个U形槽可以等效为LC并联电路，如图2所示。改变DGS的参数也必将改变其频率特性和等效的LC参数值。

本文采用Ansoft HFSS对微带线的传输特性进行了仿真，仿真结果如图3所示。结果显示该DGS微带传输线具有很宽的阻带特性，从5.64GHz到7.26GHz损耗都大于20dB，带内最低点达到38.6dB。

DGS单元的频率特性曲线与双极点巴特沃斯低带阻滤波器的响应相似,都可由其3dB截止频率和谐振频率决定。因此,令LC并联的等效阻抗与双极点巴特沃斯带阻滤波器的阻抗相等,则可求出LC并联电路的电感值和电容值。由仿真结果提取的DGS等效电路参数值分别为：L₁=1.682nH, C₁=0.400pF, L₂=1.747nH, and C₂=0.321pF。图3是DGS单元的三维场仿真结果与其等效LC电路仿真结果的比较。仿真结果显示,两者的频率特性曲线基本一致, DGS单元可用LC并联电路等效。

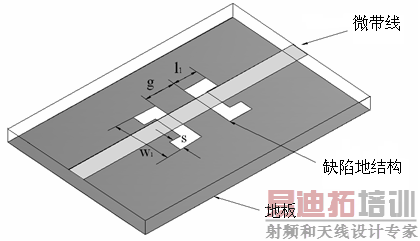

图1  DGS微带线示意图

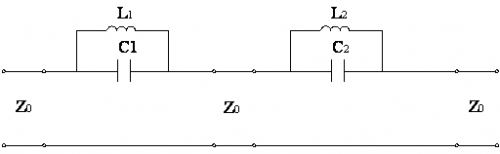

图2  DGS微带线等效电路图
