关于NFC天线求助
录入：edatop.com 点击：

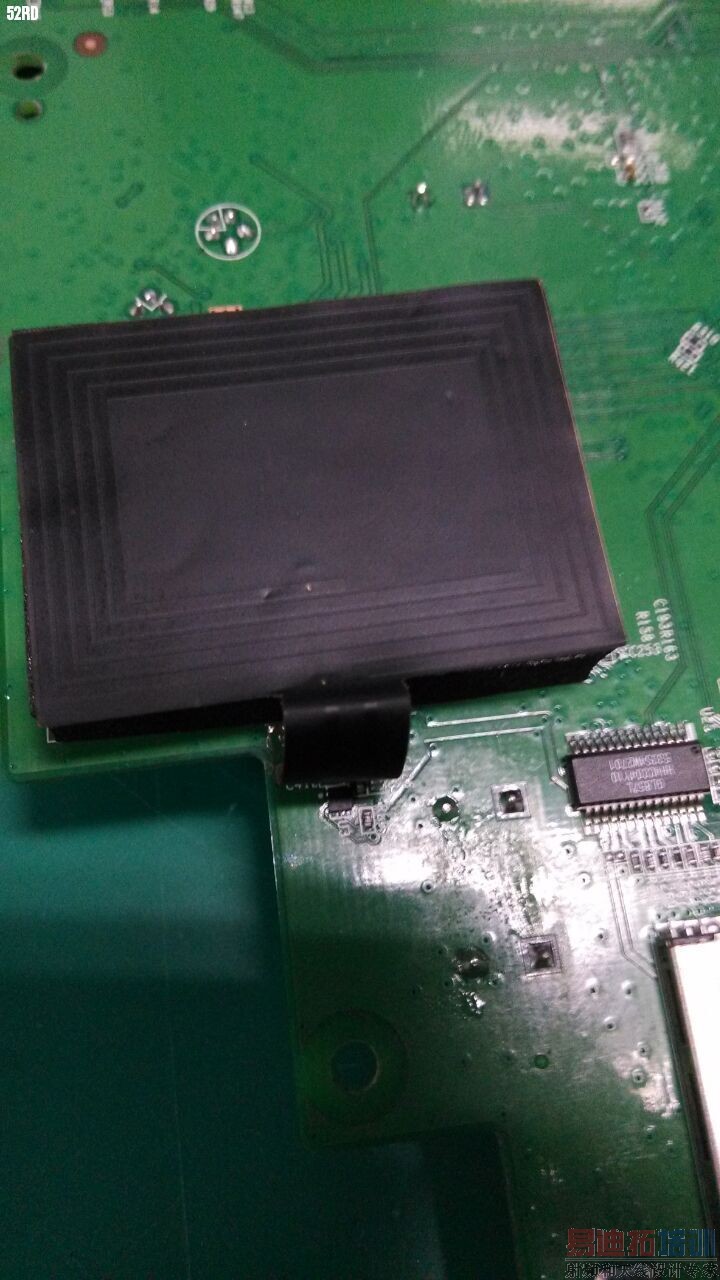

新手提问，之前没有接触过ＮＦＣ天线，问的问题有点菜，如图所示，请问在哪里焊同轴线测驻波？求资深工程师解答
找匹配位置，在两匹配上焊
需要断开吗？
其实我也不会，具体的我明天问问同事，用漆包线从两个匹配元件处印出来接cable线或五爪接头，至于和前面滤波部分及芯片有没有断开，我明个在详细咨询下，我觉着理论上是要断开的。
从靠近IC 的那个大电感后面焊接飞线出来测试，不用断开。但是调试的时候不可以上电。
每个IC规格，应该都会有相应的调试SOP。你可以上网找一下。
学习啦
按照做小天线的做法是要断开的，到了NFC就不咋的懂了
网分仪接NFC天线主要是测阻抗，你测驻波是什么用呢？
看看 学习一下
问了同事，是在芯片出来的两个元器件上电感上（（用于滤除芯片出来的高次谐波）焊接，芯片不工作的时候，自己是断开的，所以我们不用人为去断开，只需要焊接就可以了，调试的话，就是去尝试更换电容了。
学习一下！
10楼正解。
