NFC天线上的铁氧体片是干嘛用的?

录入:edatop.com    点击:
NFC天线上的铁氧体片是干嘛用的

据说是为了减少或隔离金属对其影响

同求具体知识,不过貌似那种技术被老外垄断呢

磁波传播到铁氧体上是反射、吸收、还是透射呢,或者说哪种占优

抗外部环境对FPC的干扰,以及13.56MHZ的Q值,场强的放大.

同问 有时候用不用差别好像不大

你将NFC或13.56M 读卡器天线放在金属桌面上,就会发现没有铁氧体可能读卡很不稳定!直观来看是通过铁氧体使NFC 处于一个稳定的磁场环境中,避免周边的金属对其干扰,这种材料是一种高磁导率的材料,就如电流会优先选择阻抗小的路径,磁力线也有这个特性!通过贴在天线后边的铁氧体,可以约束磁场中磁力线形状!

主要作用是拘束磁通量,减少金属背地对nfc天线的干扰。没有这种铁氧体片或吸波材料手机中内置的nfc模组根本工作不了。

铁氧体加与不加,对应的磁力线的示意图有么,求贴图

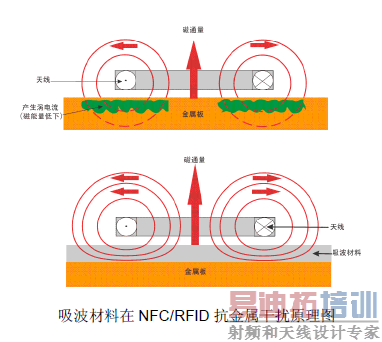

可以参考一下这个图片


wiwiwiwin22,非常形象,十分感谢
如此,铁氧体片的面积如果比NFC天线的面积稍大一些,实际效果会更好,是这样吗

是的,需要尺寸比天线稍大一些。

NFC天线容易受与其紧贴的金属涡流干扰,致使NFC天线的实际有效读写距离大大缩短或者干脆就不发生响应,导致数据读写彻底失败。吸波材料或铁氧体具有高的磁导率,可以起到聚束磁通量的作用,为此类干扰问题提供有效的解决方案。我公司自主研发生产吸波材料,性价比高,有需要的朋友欢迎联系索样测试,谢谢!航天科工武汉磁电公司向先生,13212721864,QQ286803301

楼上图片相当形象,用不用铁氧体要看产品的具体环境。

学习学习

[em01学习了

NFC天线铁氧体片

产品描述:
13.56MHZ天线铁氧体片/膜一种高温烧结的铁氧材料。在NFC(Near Field Communication)支付手机等手持式设备中,电子标签上,主要作用是降低金属材料对信号磁场的吸收,同时铁氧体膜本身是一种高温烧结的铁氧体材料,通过增加磁场强度,有效增加感应距离.支付型手机(NFC)付费方法是通过13.56MHz RFID无线射频识别系统实现的。该应用的RFID智能标签就是贴在手机后盖壳上,这样可以最大程度地节约空间。在手机等手持式电子设备中,电子标签要集成或贴合到电子设备上,作为设备的一个部件发挥功能,往往因空间有限,不可避免要将RFID标签(通常是被动式的)贴在金属等导电物体表面或贴在临近位置有金属器件的地方。这样一来,标签在读卡器发出的信号作用下激发感应出的交变电磁场很容易受到金属的涡流衰减作用而使信号强度大大减弱,导致读取过程失败。因此,为了产品能够更好的应用读卡,需要在产品中增加吸波材料。 铁氧体片已经开始广泛应用于小额支付手机和射频领域中。

主要应用于:

1、Mobile phone with NFC function.

2、Contactless IC Card

3、RFID reader/write

4、RFID Tag(13.56MHZ)

联系方式:李小姐13922505909
公司名称:东莞南波源电子科技有限公司
电子邮箱:mte33@selmag.cn
详细地址:东莞市长安镇德政西路好运大厦13楼C座(华南)
江苏省昆山市朝阳中路77号绿中海48栋1105室(华东)

我司主要经营AMOTECH Ferrite Sheet-NFC天线铁氧体片,我们有不同厚度(如0.06-0.2mm), 不同规格的原材, 客人可以订购原材规格, 或者我们也可以按客人的图纸啤成品交货.
联系方式:李小姐13922505909
公司名称:东莞南波源电子科技有限公司
电子邮箱:mte33@selmag.cn
详细地址:东莞市长安镇德政西路好运大厦13楼C座(华南)
江苏省昆山市朝阳中路77号绿中海48栋1105室(华东)

学习!

学习了!
