关于金属环天线两个天线共用一个地馈点的问题
录入：edatop.com 点击：

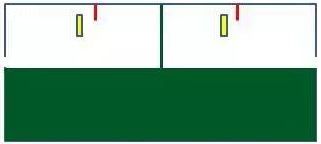

现有这样一种金属环天线设计方案：
若选择这样的断开方式，那么能否像图中那样将顶部的金属环做成两个天线（三合一和分集），共用中间的一个地馈点。请指教。
若选择这样的断开方式，那么能否像图中那样将顶部的金属环做成两个天线（三合一和分集），共用中间的一个地馈点。请指教。
记得以前我大概试过这样的思路，貌似可以做出相应的谐振，但是谐波比较乱。因为另一部分的天线分支会产生谐振。
中间多几个接地点或加大接地面积。两组天线隔离会好。没有问题。
貌似是可行的。
厉害。
请问你有没有试过哇。
试过，但波形不太好
隔离度也不太好吧
是的，特别是其频率重合部分
谢谢，顺便问下，你知道IPHONE5的顶部天线分集和三合一是这样设计的吗，还是其他方案？
这个不清楚的，网上有资料的
谢谢楼主，谢谢
咋了。谢我干嘛
直接这样隔离度肯定差，最好是增加一个地，
上面已经有正确回复了。
加地即可，但仍有部分杂波，原因是左右互换
