微带平行馈电线转SMA接头馈电的疑问

录入:edatop.com    点击:




cst里面模型建好了,采用一对平行的馈电线(宽3mm)对天线中心馈电。
但是,准备印刷天线,制作天线实物进行测试。需要在平行的馈电线端口(如上图)转SMA接头进行馈电,







想找类似上图的一个SMA接头,内芯和上面平行馈电线焊接,外导体与下面平行馈电线焊接。
各位,有没有做过的!或者说是知道平行馈电线应该采用哪种SMA接头的?
谢谢了!

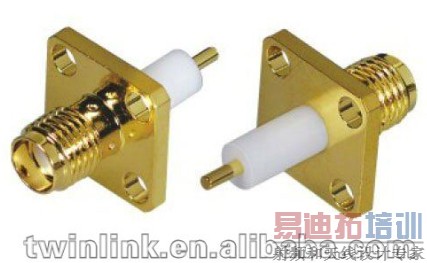

基本上附图的SMA接头市面上电器行有得买(只是销量不大,一般都卖的是平面两孔或是4孔型态的)。
但是这不妨碍你的馈电需求,只是平面形式的SMA接头在焊接大面积的那一侧费点劲而已。(这一面通常为地_ground、与外壳是一体的)

信号端和信号端连接,地和地连接,就这么简单。

这个和CST没有关系,转到天线版。

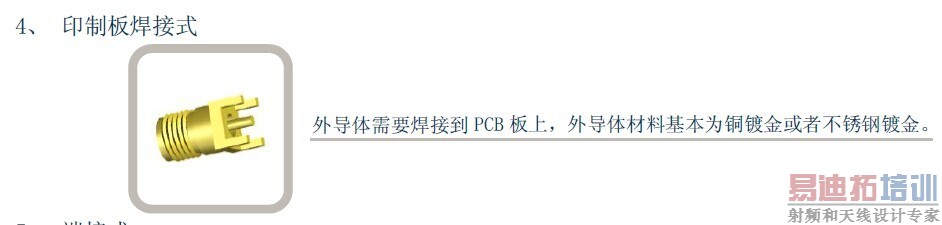

平面两孔或是4孔型态的是什么样的?可以附张图吗

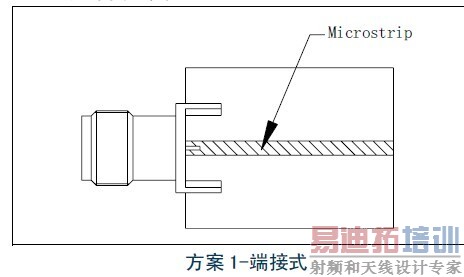

我现在需要的就是有两个外脚,中间一个内芯的。之间间距满足板子1.5mm的宽度


多谢啦,我已经在某宝上找到了这种

我来刚来问题就解决啦,效率很高啊
