PMC的建模仿真

录入:edatop.com    点击:


楼主几近小白,根据HFSS的help建立了一个PMC的仿真模型,不知道这个模型是不是正确的?
还有如下几个问题:
①仿真的结果是只需要观察s参数的mag和deg就可以了吗?

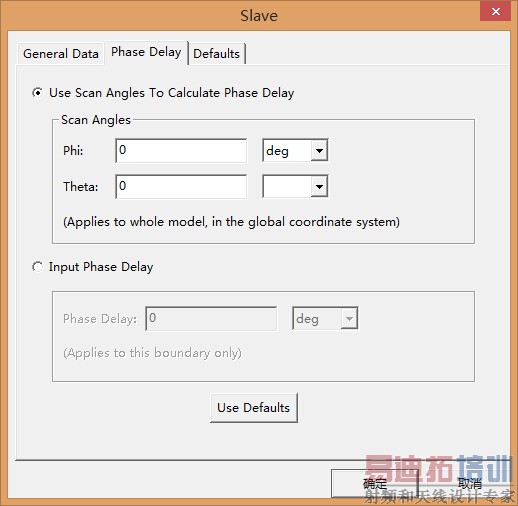

②波束入射角度是在slave边界设置的时候指定吗?

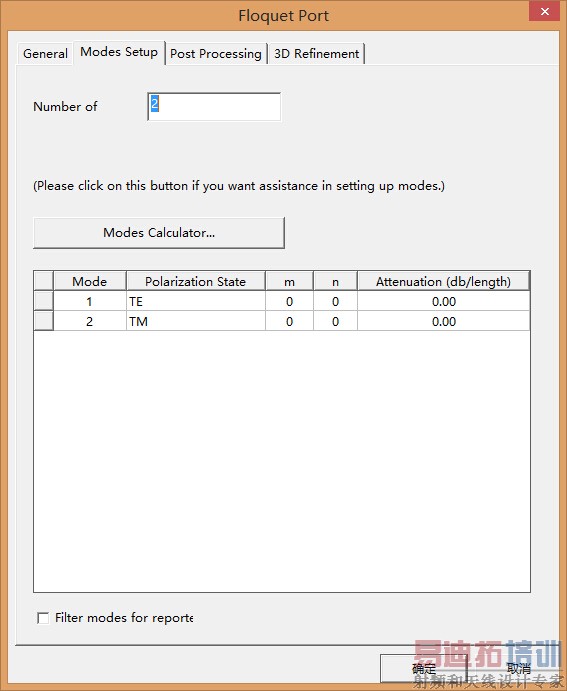

③floquet port模式设置的时候该指定多少模式数量呢?
④看了一些论文,大多是讲做出的东西,有没有相关的书籍或文章可以学习一下如何做呢?

还请大侠百忙中能不吝赐教,万分感激。

HFSS 模型

PMC.zip





那么巧,我最近也在研究这个,楼主哪个学校的

成电(希望没有给学校抹黑… )

还请多多指教

@逍遥@游 额 不能回复您帖子只能@ 了

是一年级的吧

HFSSHELP里关于FSS的建模,可以参考一下

说来惭愧

并不是一年级

我发的那个模型基本上是之前参照hfss help建立的模型(自己又改了改)

请问有哪里需要再改改吗

其实,下面的那个floquet不需要,因为下面不需要入射波,因为下面的入射波就相当于入射到一个无限大的反射板,而上面的那个floquet才相当于入射到无限大AMC单元。
其次,在端口的网格剖分上,最好把TE 和TM都选上,还有,你这floquet到金属面的距离是怎么定的

下面的那个端口什么激励都不用加吗?

floquet到金属面的距离是当时听一位老师说至少要是pmc单元的2倍 然而并不知道为什么
