PIFA为什么天线会和地直接相连？
录入：edatop.com 点击：
之前做过微带天线，都是top面天线谐振单元和同轴线内导体相连，bottom地层和同轴线外导体相连。
可是PIFA为什么天线会和地直接相连？

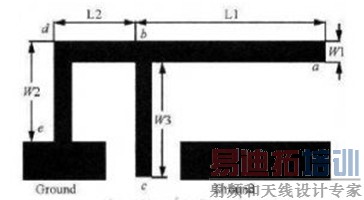

如上图，在倒L天线abc的垂直元末端加上一个倒L结构edb构成PIFA。那这样岂不是天线和地直接相连，怎么辐射出去呀？
可是PIFA为什么天线会和地直接相连？
如上图，在倒L天线abc的垂直元末端加上一个倒L结构edb构成PIFA。那这样岂不是天线和地直接相连，怎么辐射出去呀？
四分之一波长，相当于开路
主要是用来调整因为弯折而带来的阻抗不匹配。不能用低频电路的想法来看高频的问题。高频中短路线上是驻波，相当于一个能量缓冲区，与辐射部分组合形成谐振。
IFA天线可以等效为单极子天线加一个接地短接线。接地短路线，可以等效为并联电感。
单极子天线通常低频smith原图位置在3,4象限，呈现容性，加一个小于1/4波长的接地线，等效为在原单极子的基础上并联了一个小电感，抵消容性，主要作用还是调谐阻抗。使之达到阻抗匹配。
不能用低频的思想来思考高频的问题
