1.13馈线线长度对wifi天线影响

录入:edatop.com    点击:

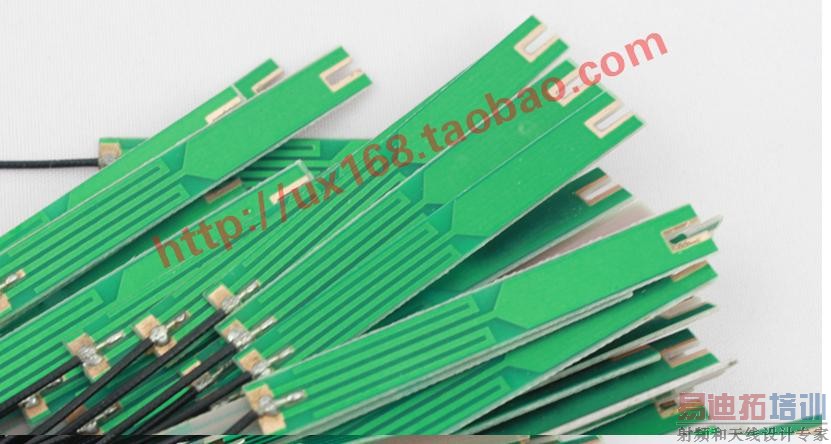

大家好,有没有做wifi天线的?最近买回来一堆wifi pcb天线,发现馈线长度不一样 频率会不一样,而且偏宜的还挺厉害,大神们有知道为什么的吗? 矢量网络分析仪都有接地的 ,



你不会就这样裸板使用吧!? 给它加件外衣试试。> 2.5GHz 加件外衣、< 2.4GHz 请找胡一刀...给它一刀阉割一点铜箔长度。

后面直接贴一块2mm厚的黑色泡绵 再贴在ABS的塑料上,影响会小点,但是为什么呢?不应该变的啊

数学是科技之母...因为这条简式:

λ = C / freq * √ Er 、Er 是介电常数,世间万物都有它的Er ,包括人体。你的手掌靠近试试?

你所谓的--不应该变的啊!? 是根据哪部典籍记载的?
** 不要在问我...因为 no money no talk..

** 我明白你的意思,你说的介电常数不一样当然会改变,这是基本的理论了。我的问题 前提可能你没有看清楚,不过还是感谢你!呵呵

劣质的馈线会变成另一只你不想要的"天线"、优质的馈线则是一条传输线(一条优质的传输线,当源与负载匹配时**前提是适当的长度,即会有一种现象-- 形成n谐振点->每1/4波长S21 Vs S11产生一个极点)
形成的n谐振点,可以看出整段馈线跑了几个波长!
假设馈线是优质的,当馈线长度的极点不与天线极点相重叠时...就是频偏的由来。

馈线的阻抗与天线输出阻抗不匹配,天线输出端经过不同长度的馈线阻抗变换后结果是不一样的

很正常,1.13的馈线本来阻抗就不是纯50欧。加上你的天线也不是纯50欧,还有虚部。接上不同长度的馈线后,阻抗是会变化的。它会呈现一个周期性变化。每1/2波长在重复。
