微带天线谐振频率随贴片长度变化?

录入:edatop.com    点击:

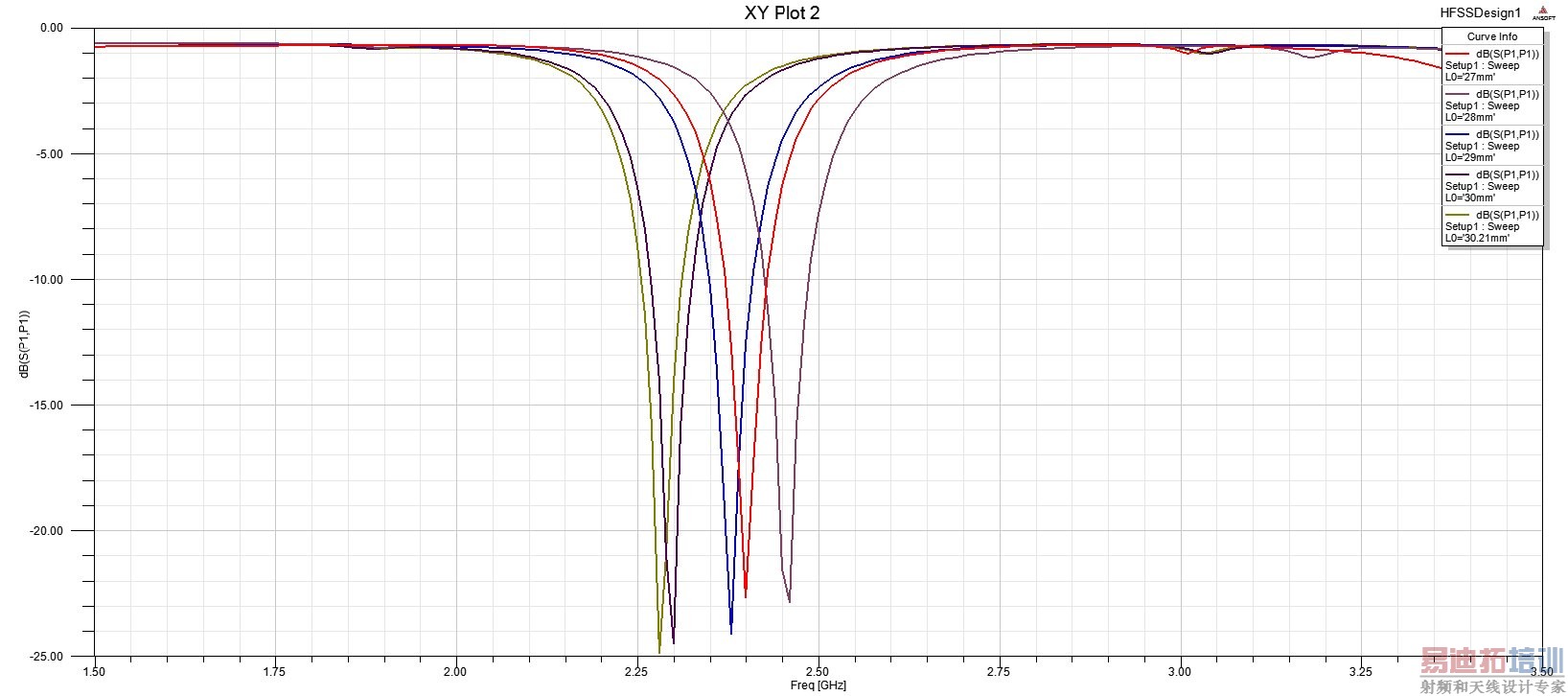

如图,我根据书上仿的,随着长度变小,谐振频率随之变大,可是长度变为27mm时,谐振频率突然降低。这如何解释?

λ=C / fC=光速、f=频率

1 / (2*pi*√LC) L=电感量、C=电容量

可能是长度减小到某个程度的时候,某些结构会发生变化吧。

请问电感量一般如何计算?
电容C=ε*S/4*pi*k*d。应该可以再已知模型的参数情况下,计算出谐振频率(软件无非也就是这个作用);反之,也可以在定了谐振频率及模型的一些已知参数情况下,推导出模型的未知参数。

在仿真中所得之S-parameter、Z-parameter、Y-parameter...都可以导出在此范围内任一点频率下的电感量、电容量。甚至是谐振点的容、感互换,Q值...等等。

以电感量为例:inductor => imag(1/(stoy(S(1,1)))/(2*PI*freq) 这也是矢量网分上使用的解法。

贴片长度的变化怎样影响电感跟电容?1 / (2*pi*√LC)代表了什么。

电容器是两块金属板中间夹着一层介质,电感器是由导线绕成的线圈,金属板的长度或者线圈的数量当然会影响电感电容的大小。
1 / (2*pi*√LC)=微波电路谐振频率
