大家帮看看我对一个四元贴片阵的馈电网络理解的对不对

录入:edatop.com    点击:

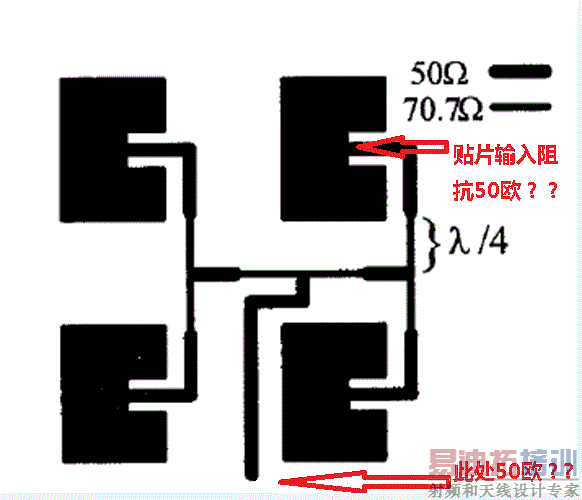

这个可以这样理解吗?----微带贴片的输人阻抗是50欧,用70.7欧的四分之一波长阻抗变换段变换成100欧,两段100欧的馈线并联是50欧,所以在4单元阵列的总输入端还是50欧

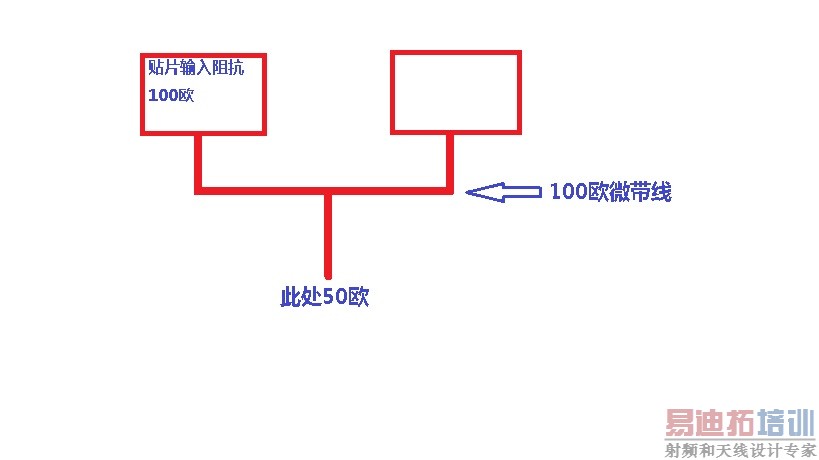

如果我理解正确的话,那假如贴片的输入阻抗是100欧,同样还在四元阵输入端获得50欧阻抗,是不是就可以直接用100欧的微带线作馈电网络,不需要四分之一波长阻抗变换了,因为贴片的输人阻抗是100欧,直接用100欧微带线馈电能和贴片阻抗匹配,而两条100欧微带线并联又正好等于50欧,这样理解对吗?请各位大神赐教。

假入没有任何1/4阻抗变换,从输入端来看,端口想得到50欧特特性阻抗,1分2的那两条支路的特性阻抗分别都是100欧,同样每条之路再进行1分2,贴片那里就得是200欧啦,咋可能是100欧捏

你说的对,发帖之前欠思考,
应该这样才对吧,


我也是菜鸟,尝试回答一些自己能回答的问题,多和大家交流才能知道自己的不足。互相学习而已
