刚开始学习天线，特意找了一本书开始入门。

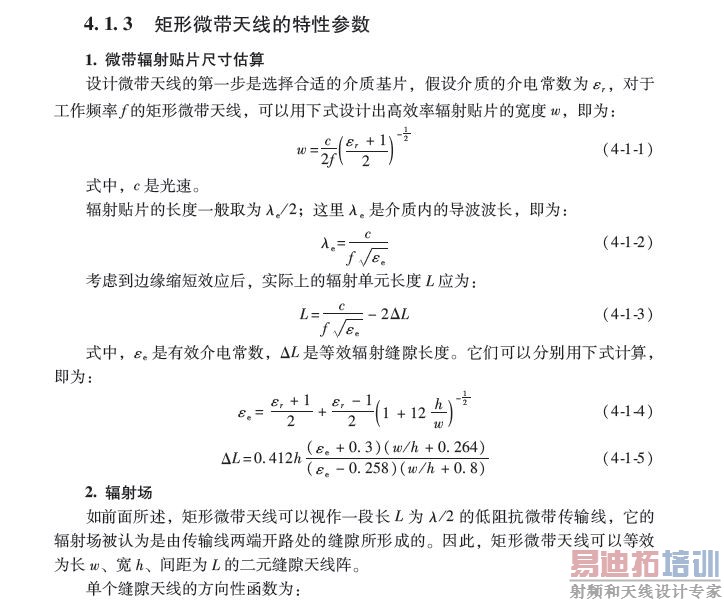

但是在学习过程中，关于微带天线的输入阻抗计算不是很理解，书上是这样介绍的。

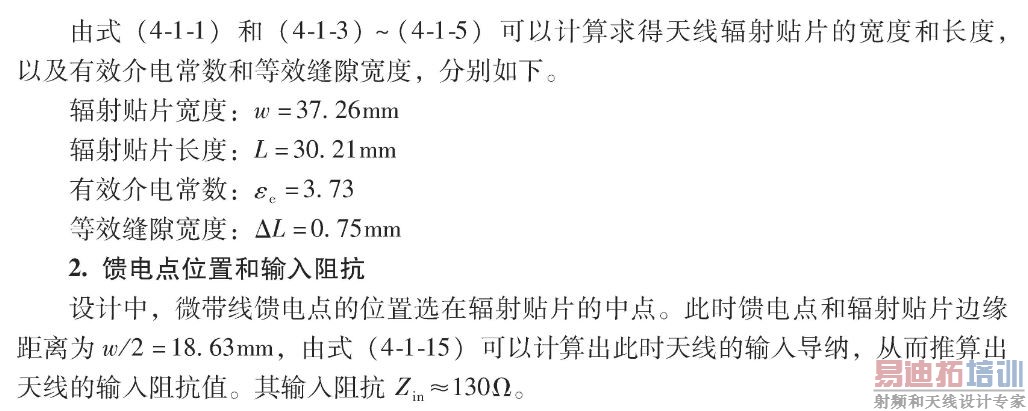

按照以上方法，

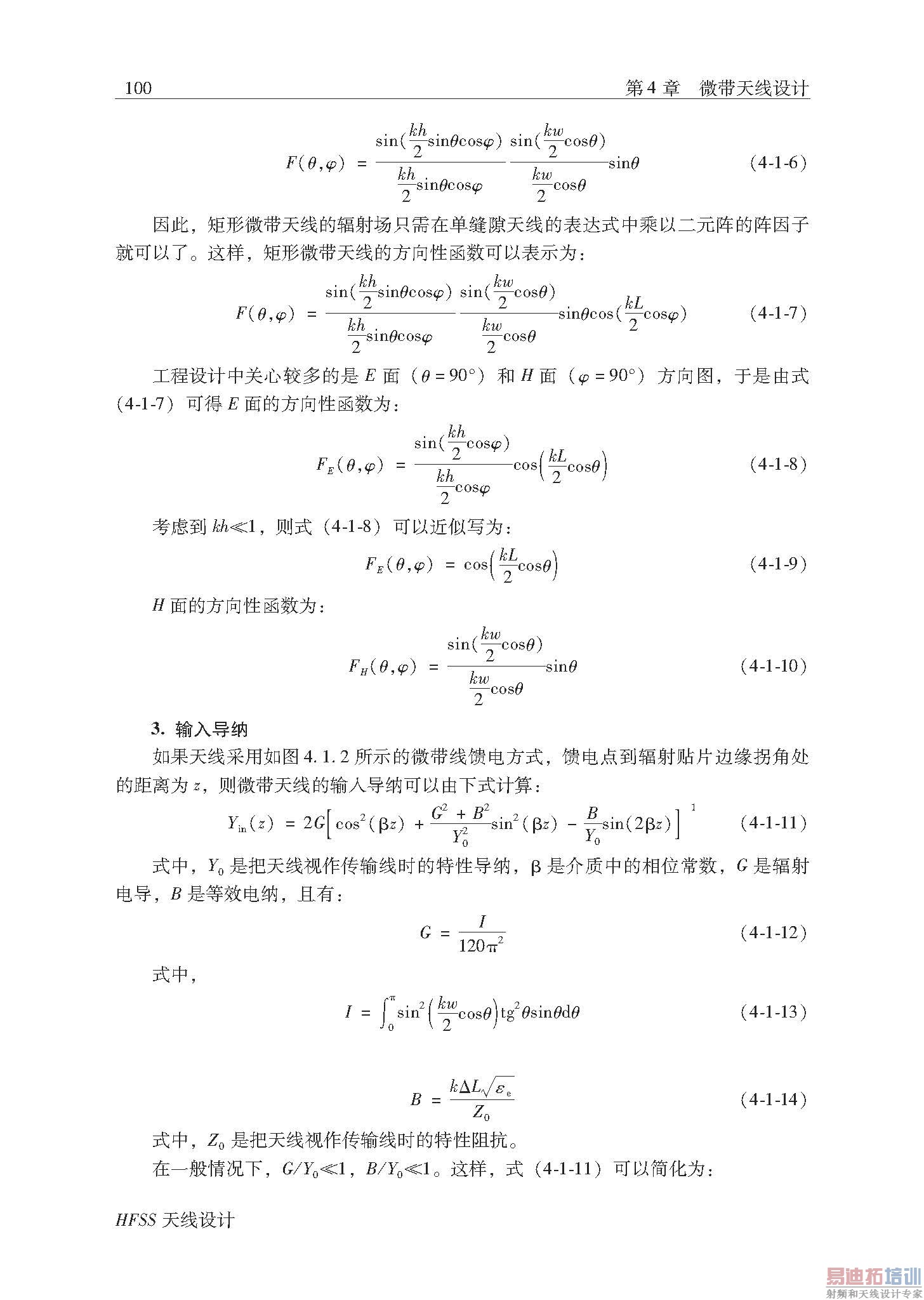

按照公式计算Y=2G/((cos(βz))^2),
那么R=((cos(βz))^2)/（2G）,

其中β为介质中的相位常数，这个应该怎么计算？

书中θ是什么角度，怎么计算？

能否帮我说一下，具体计算步骤。

非常感谢大家！

另外，以上计算都是粗略的计算，为了更准确和告别繁琐的计算，怎么样用HFSS计算上面的微带天线的输入阻抗！

再次感谢大家！

帮顶！有好多软件都可以计算微带线的输入阻抗的。另外，最近毕设也在做这方面，楼主可以把你的这本书电子版发给我吗，谢谢楼主了。我的邮箱是465456694@qq.com

看斯密斯圆图就知道了

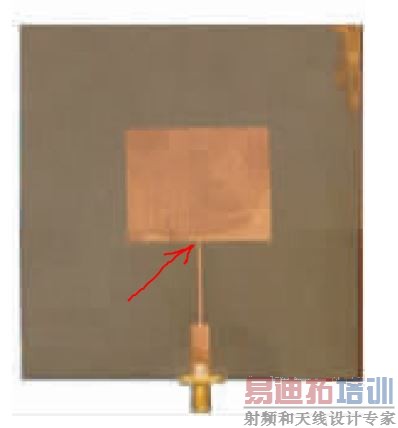

我现在想要知道的是馈电的输入阻抗，就是下图中，箭头所指的地方。Smith图看不出来吧！
