求助这类天线的振子原理
录入：edatop.com 点击：

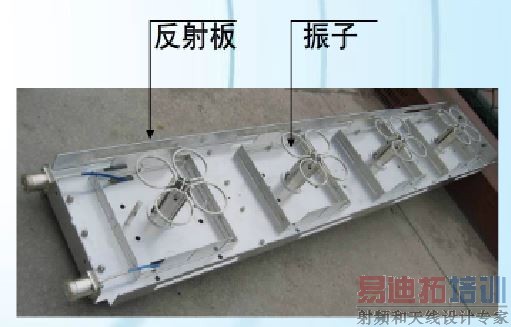

今天在网上看到了这样一个阵列天线。对其振子不太理解。这个应该是属于半波偶极子天线，但是不知道其结构和原理。
哪位大侠，能科普一下！
有没有这方面的书籍或者论文，参考一下。
谢谢！
应该是水平和垂直极化交叉，两个正交半波对称振子组成的，做成圆形从整体考虑，节省空间，估计还有性能或其他方面原因，再排列组阵，基本天线书籍上都会介绍到，像克劳斯的天线上册就有。
明明是正负45度双极化基站天线，斜对角是一对环形偶极子，这种天线带宽较宽，s11会出现两个谐振点，一个是偶极子自身的，另一个是耦合产生的，所以带宽较宽，不过这种天线交叉极化比不好，交叉极化分量较大
典型的正负45度双极化基站天线。目测是GSM800/900的增益14dBi。振子单元斜对角两个圆是一个极化，相当于一个对称的半波偶极子。小小的变形而已，出于一些性能或者空间或者专利方面的考虑
电磁偶极子 百度一下你就明白了 这应该是凯瑟琳基站天线吧
申明：网友回复良莠不齐，仅供参考。如需专业帮助，请学习业界专家讲授的天线设计视频培训教程。
