微带贴片天线设计方向图的优化
录入：edatop.com 点击：

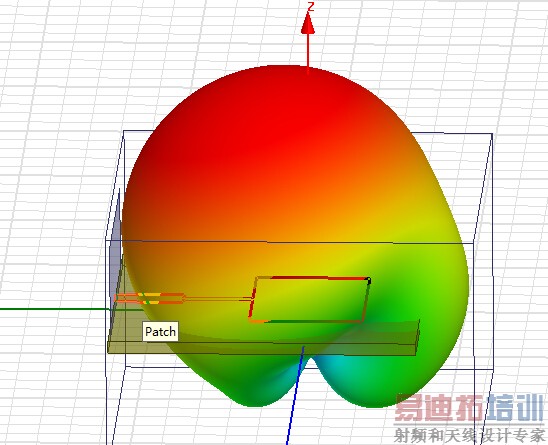

设计了一款10GHz的侧馈微带天线，发现最大辐射方向不是天线的法向方向，这个该怎么进行优化，望指导！
那是因为你一边的馈线引起的寄生辐射影响，特别是50ohm转1/4lambda会有辐射缝。单个贴片方向图没有太大意义，增益可以参考一下，组阵看看吧，并馈来个16个阵，方向图就几乎对称了。
嗯嗯，我其实也是在做阵列，这是我做的阵元，怕这样会影响阵列的主瓣增益。
阵列最好是结构对称的，有时候需要人为的调整馈电的偏移，而不是常规的等物理路径。
