调整天线工作频率
录入:edatop.com 点击:

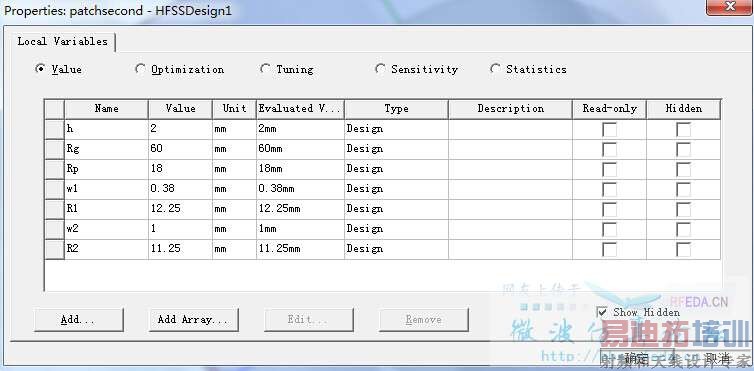

还是要请大神看看,在板材固定的情况下,只能改动面上贴片的面积、半径等,请问怎么该?在下改了太多地方,因为没有经验所以总是不知道怎么改才好了,自身已经被改糊涂了。请大神看看把频率改到3.5G怎么动?(当然-10DB带宽还是必须要遵守的哈),我就是怎么都压不下去的。

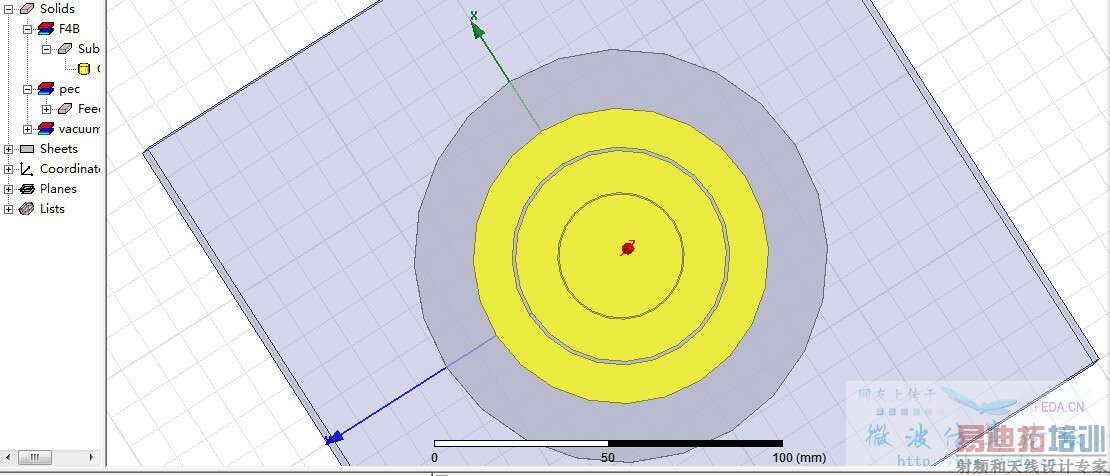

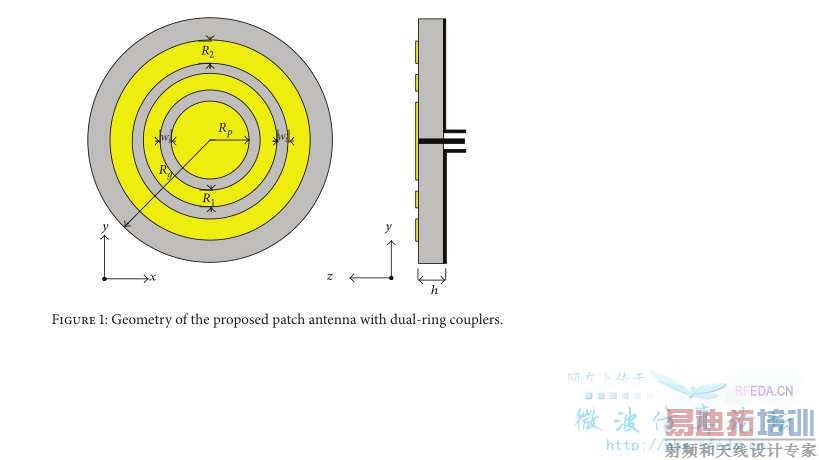

PS、此图为改动前的原图,与论文中图有对应。
图一中黑色部分材质是金属对吧?
允许改变的尺寸和结构只有黄色部分,对吧?
是的,只有黄色部分可以改变。粗黑色的是设为了理想边界的,黄色的也是。中间馈电内芯(粗黑色)也是理想导体。
对黄色部分的改变,有什么限制要求吗?
没有的,只要是这个形状就行,这几个圆环形状保持就行,主要是改变面积或半径
你的目的是什么?为什么要保持圆环形状?
主要是走线吧,不改变结构
我的目的是为了降低工作频率到3.5GHZ啊。我们的板子加工只能到那个频率的,现在就是在调整板材和频率,现在板材已经改好了确定了,唯一能改变的是走线,不知道大神是想问什么?
板材已经确定了,是依据什么确定下来的?
板材已经确定了,是依据什么确定下来的?
