北斗一代收发双频四臂螺旋天线
录入：edatop.com 点击：
大家好，求助各位大神！我在设计一款北斗一代收发四臂螺旋天线时，单个测试性能都能满足要求，但是两个上下叠层，L频段天线放在下边，S频段天线放在上方，两个天线之间用胶固定，几乎没有间隔，天线设计都是采用顶端短路的方式。安装时S频段螺旋的馈电同轴线要穿过L频段天线的螺旋内部（天线都是共形到一块矩形薄介质材料上的，中间空的），L频段天线性能恶化厉害。我已经仿真试过，应该就是同轴线没有摆在中间的问题（上下天线都是好用一个四合一电桥馈电的，电桥占据了中间位置）。请问各位有何方法能解决这问题呢？先感谢各位了，弄了好久了！急求助！
建议贴图，方便他人帮助你

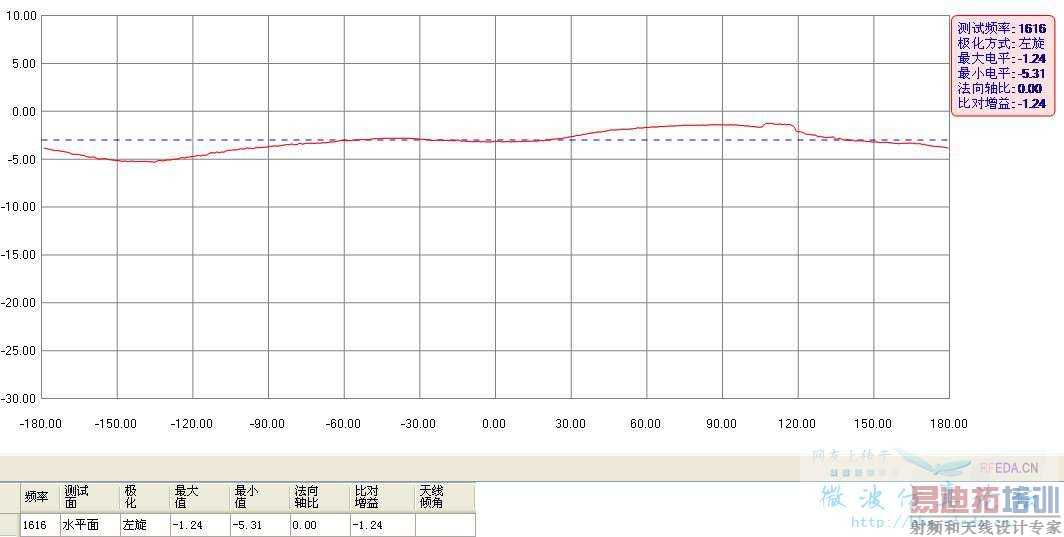

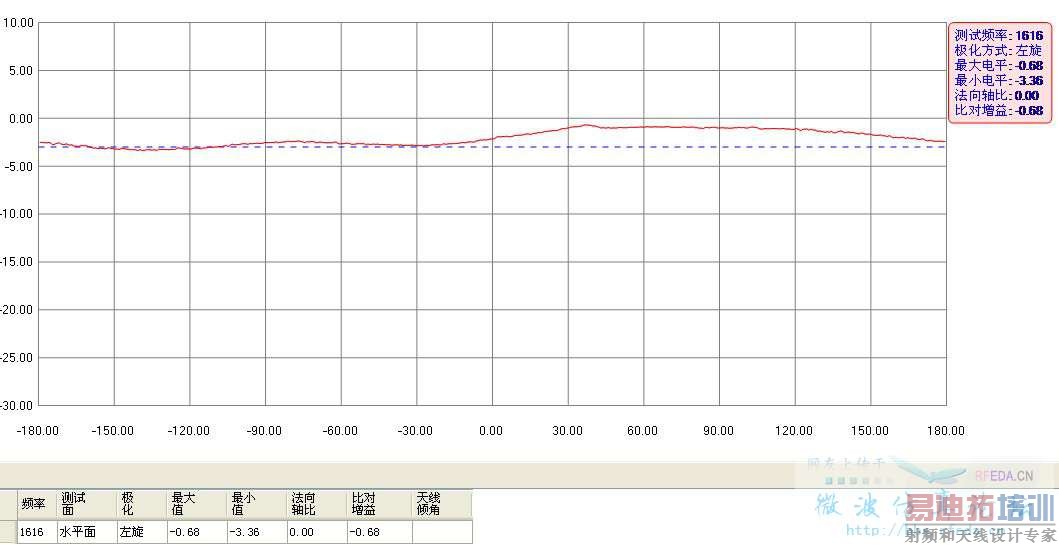

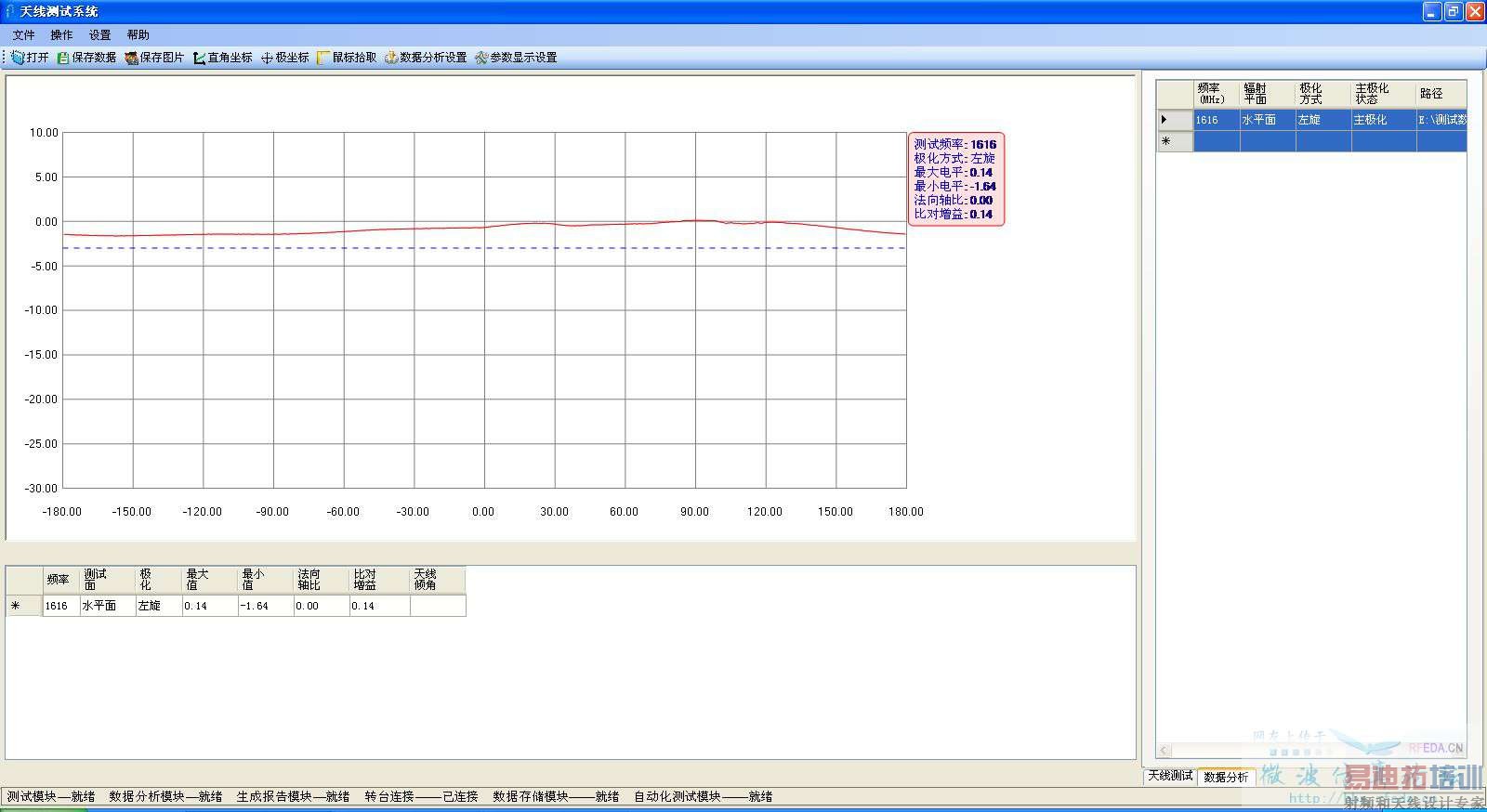

谢谢八云！我这就贴图。单独测试的L频段顶点增益图，20度仰角增益图，（10仰角增益图丢了）如下
叠层测试的L频段顶点增益图，20度仰角增益图，10仰角增益图如下：
你说的这种天线不是都有现成的吗？还要自己搞吗？我都批量生产过了qq2487577087
我在学校自己弄弄的，我这个现在就是有问题，一直没有解决呀，好受打击。大神能帮忙看看怎么解决这个问题不？如果方便的话，贴两张图我看看不咯！谢谢！
