仿真半波偶极子遇到奇怪的问题，求帮助
录入：edatop.com 点击：
这是我仿真半波偶极子天线的3d图
E面看起来是正确的，就是沿着Z轴的剖面图
但是H面应该是个正圆，却出现了下图：

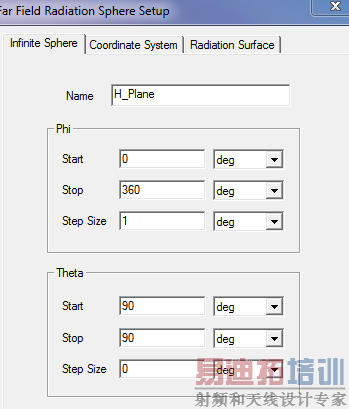

这是怎么回事，下面是我的设置，应该没问题啊
求解释，求帮助
E面看起来是正确的，就是沿着Z轴的剖面图
但是H面应该是个正圆，却出现了下图：
这是怎么回事，下面是我的设置，应该没问题啊
求解释，求帮助
H面设置应该是正确的，不清楚，帮顶！
应该是正确的，是图中的标度间隔设置的太小了，设置大点就圆了。
你的几何模型也贴个图吧，是不是馈电结构导致的？
标度重新设置一下
2L是正确的，你看书上的图，度量是1-3，而你的图中是2.37-2.42
你这是相当于拿个放大镜在观察啊，那间距也太小了，点击标度把spacing改一下
申明：网友回复良莠不齐，仅供参考。如需专业帮助，请学习业界专家讲授的天线设计视频培训教程。
