同轴线 S11 曲线 谐振点与尺寸有什么关系？
录入：edatop.com 点击：
求助！用ADS仿真一段同轴线，观测S11曲线，发现谐振点位置与同轴线的长度有关，有什么原理和公式么？

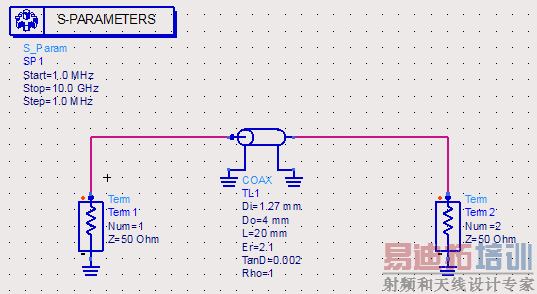

仿真图如图"ADS_COAX"
参数设置：Di=1.27 mm，Do=4 mm，L=16 mm，Er=2.1

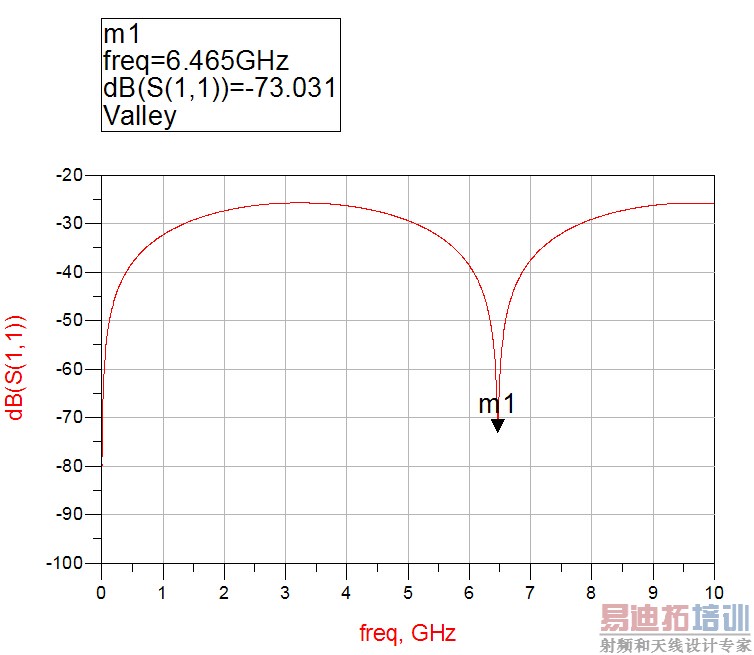

仿真结果如图2
改变参数设置：Di=1.27 mm，Do=4 mm，L=20 mm，Er=2.1
仿真结果变为图3
谐振点的位置改变了，这是为什么？有什么公式吗？
仿真图如图"ADS_COAX"
参数设置：Di=1.27 mm，Do=4 mm，L=16 mm，Er=2.1
仿真结果如图2

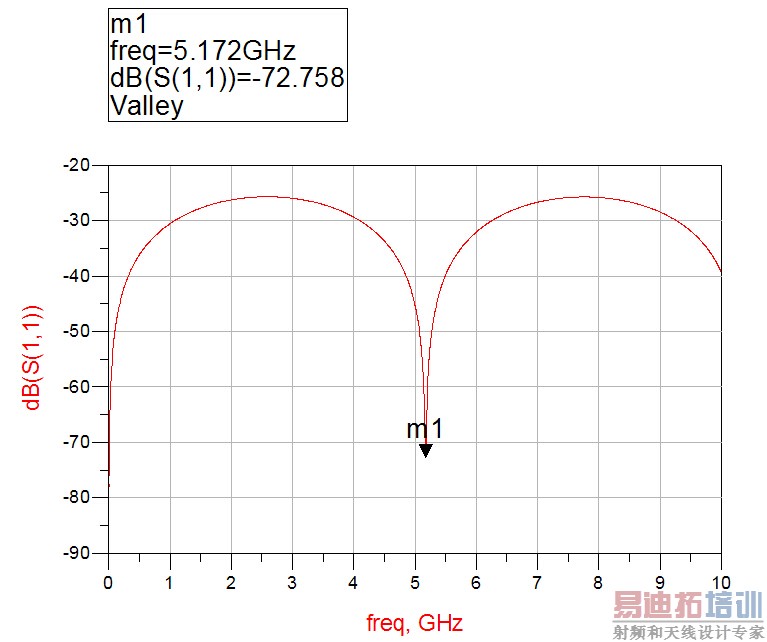

改变参数设置：Di=1.27 mm，Do=4 mm，L=20 mm，Er=2.1
仿真结果变为图3
谐振点的位置改变了，这是为什么？有什么公式吗？
四分之一波长的关系
哦哦！谢谢版主大人！弱弱问一句，S11的幅值还与同轴线的内导体、外导体、介电常数有关，有没有这样的关系式S11=F(Di,Do,Er,L,f),
描述S11与内导体直径、外导体直径、介电常数、长度、频率的关系呢？灰常感谢！！
说错了，是二分之一波长
直接公式理解太复杂
S11和阻抗、频率、长度有关系
阻抗和介电常数，内径，外径有关系
