给点建议帮助偶极子天线展宽带宽

录入:edatop.com    点击:









把臂设计成沙漏形状,就像两个倒三角形,渐变式的,据说可以增加带宽。

我觉得,就算你用匹配的手段把偶极子天线的驻波比降下来了,天线的波瓣图也变了,这种展宽有什么意义?

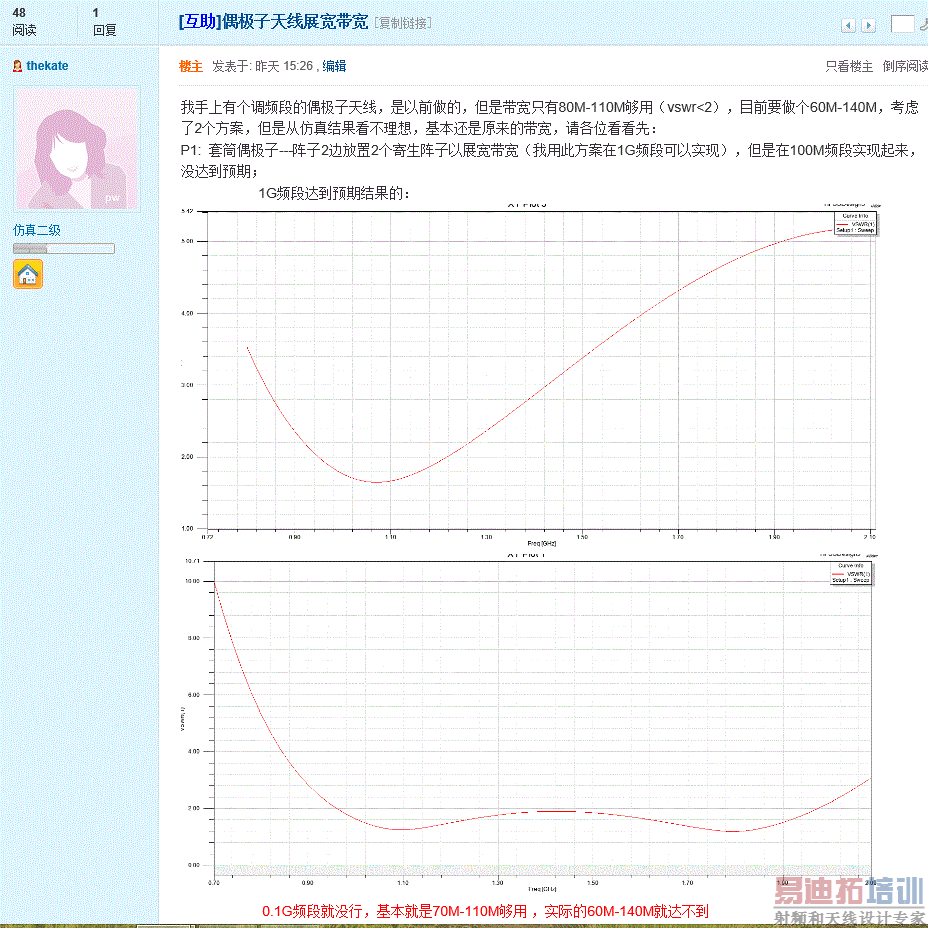

双锥可以展宽,但是增益可能不够,我 只是在和大家讨论下套筒+寄生阵子的情况下,因为针对我说的方案在1G中心频率的时候可以达到要求,但是在0.1G中心频率的时候就不能实现了 ,不知道大家有没有什么好的建议,谢谢

波瓣要看哪个面了 ,H面有个不圆度范围,E面我只需要主瓣达到要求即可
