8.2Ghz等分功分器-实在是没办法了

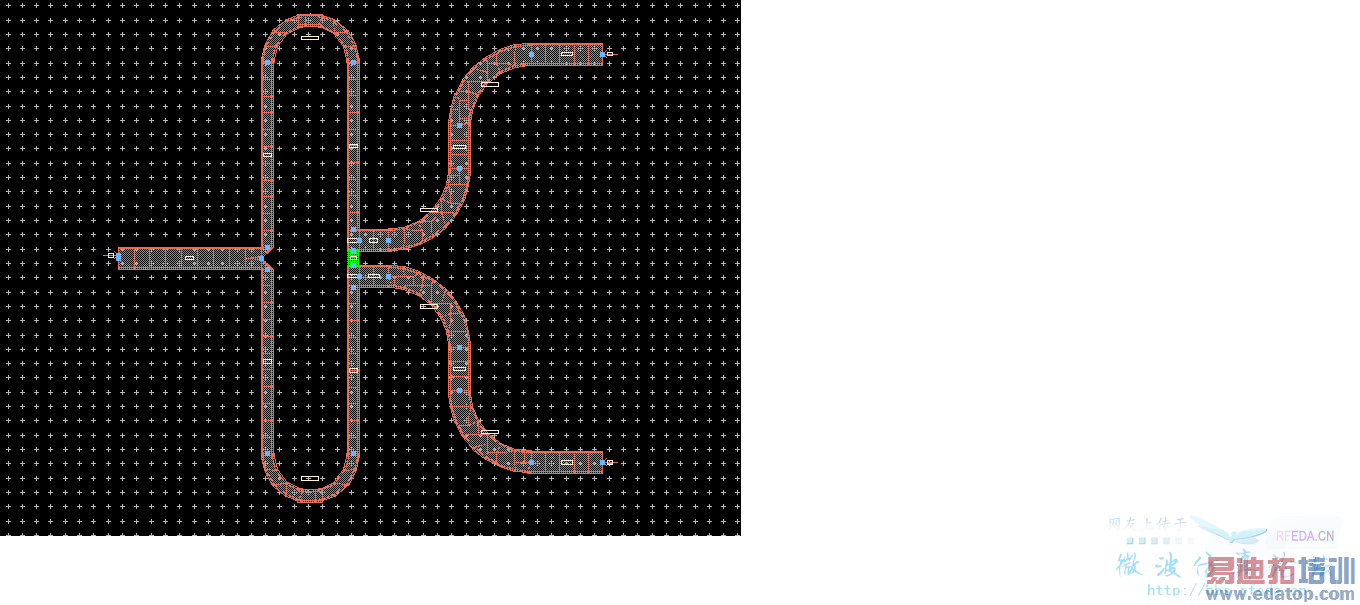

想做一个8.2G频率下的等分功分器，仿了好几天。用line-cal计算四分之一波长为6mm左右，50ohm线都有1.53mm，所以将四分之一波长改成四分之五波长，画是能画了，可是优化后跟这个长度差了零点几个mm。后来没用原理图仿真了，直接在layout里面画微带线，s11和s21都差不多，但是s22和s23怎么都弄不好，只好到这里来求助。我将一些截图和工程发上来，前辈们多多赐教哈！
请输入描述 (779 K) 32

网友回复:

补充一下，我想用的板材是Rogers：5880，介电常数2.2，正切损耗：0.0009，厚度：0.508mm。
真不知道这个结构，怎样改才能很好的改善s22和s21。

网友回复:

我的建议是先进行原理仿真的比较好。。再生成版图仿真。。因为直接版图很难发现问题在哪，改也不好改

网友回复:

您好，。我想请问下用远离图图仿真，像50ohm线宽，70.7ohm线宽，这两个参数要不要优化？还有就是这个优化原理我还不太懂，能不能就是说优化前后四分之五波长的长度保持不变？

网友回复:

50和70.7ohm不要变，最好1/4波长线也不要变，用理想微带线TLIN做，再用具体MUSB做，一步一步来。。要是原理都不懂，最好先看看微带电路书去

网友回复:

谢谢您啦！我还想问下原理图仿真是否要无限的追求CurrentEF为0？

网友回复:

频率高   ADS优化出来也没什么意思

网友回复:

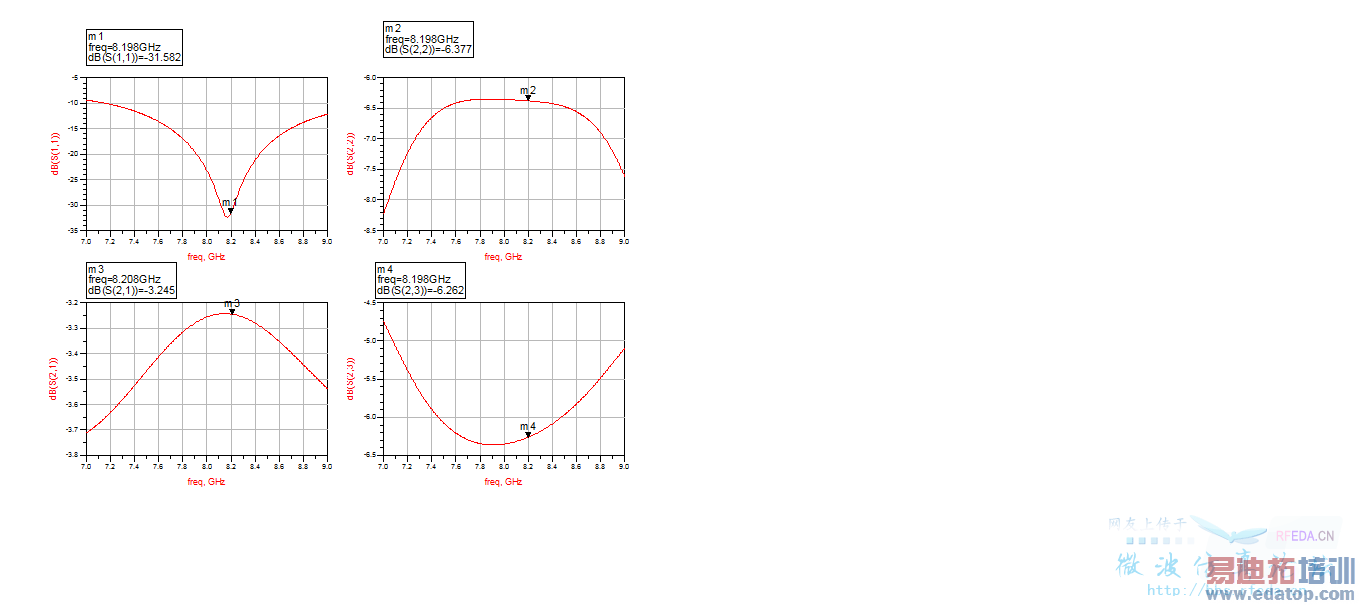

额，我后来没用优化，自己把5/4波长分来分去，最后那个结果，S11=-30dB，S22=-15dB，S21=-3.3dB，S23=-15dB。除了S11还好外，其他的都不咋地，这东西真不知道怎么去提高了

网友回复:

不能优化吗？

网友回复:

优化之后还是不行，就没用优化了
