负载牵引半径和圆心确定

录入:edatop.com    点击:
设计功放时,根据最佳负载牵引的半径和圆中心来确定输出效率和功率,  (参照ADS2008射频电路设计与实例分析 第209页) 怎么就知道此时的半径和员中心是最好的?此时的效率和输出功率就高呢? 用到优化工具吗?
疑惑重重呀 求帮助 谢谢

网友回复:

你定的半径圆心不算数

要在你定的半径和圆心情况下,能把等功率圆或等效率圆圆心弄出来,那圆心才是大输出功率(最大效率)的点

网友回复:

恩 你说的很对,我现在有个疑问 就是有什么好的方法 在改动半径和圆心的同时 也可以看到最大功率和效率的变化, 我看了下ADS2008那本书上的第209页上 没有相关说明,直接就得到了这个半径和圆中心,欢迎继续讨论

网友回复:

我一般是随手调的。。 多试几次就出来了

规律的话,你可以参考下这个资料 应该有讲

网友回复:

这个不知道有什么秘诀没有,每次都是试了好久才行。。

网友回复:

谢谢大家,慢慢琢磨

网友回复:

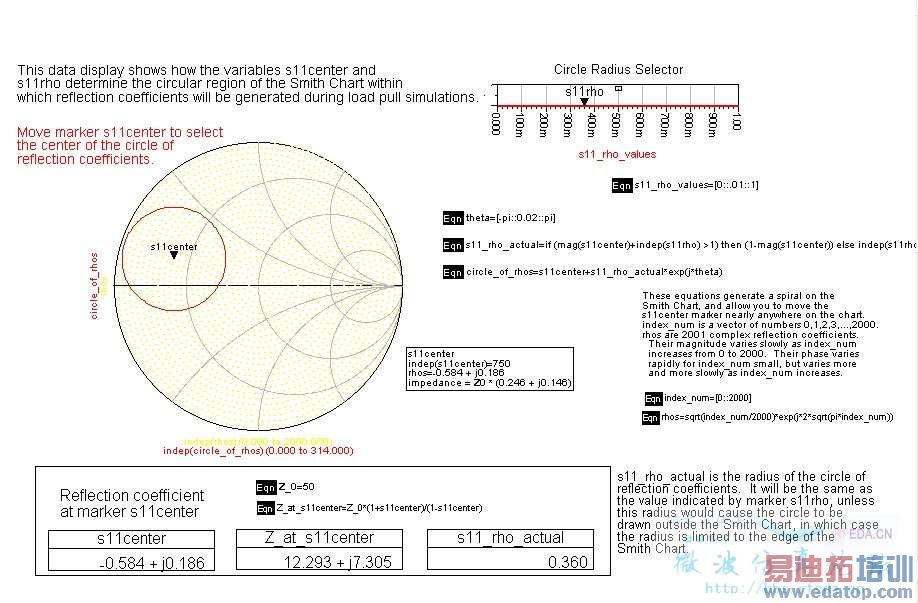

如图所示,主要是通过观察HB1Tone_LoadPull图中左下角功率圆和效率圆圆心的位置来确定,只要你确定的要扫描的S11圆心和半径的范围包含了功率圆和效率圆圆心就行了!具体你可以参考附件中介绍的经验
