s参量仿真时,用smith圆图表示s11和s22时里面的阻抗值表示的什么意思
录入:edatop.com 点击:
在某一特定的频率,会出现不同的阻抗值,请问下这个阻抗值表达的什么意思。。
网友回复:
你的这个问题是要表达什么意思?阻抗是随着频率的变化而发生改变的,同样的物体,例如某非线性器件,在k波段的阻抗是5Ω,在w波段可能是1Ω,阻抗的值代表的是在那个频率处的状态,为了减小反射损耗你要做的是进行阻抗匹配,另外在做匹配的时候还要看整个系统的性能如何,这个阻抗值只能说是一个初始参考点
网友回复:

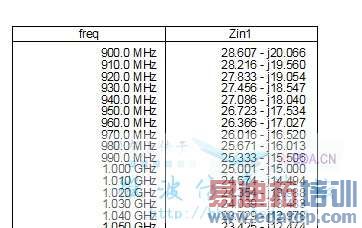

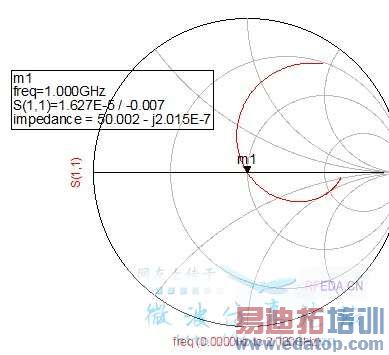

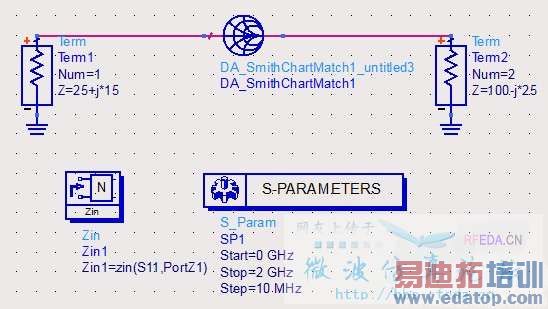

比如说图1 是一个简单的匹配模型,通过匹配网络达到了匹配,从Zin 可以看出在1Ghz时 输入阻抗为 25—j×15,这时从s11曲线可以看出在1GHz时阻抗为50ohm,我想问大哥的是:这时在1GHz时s11表示的阻抗是什么意思?它和zin表示的阻抗有没有关系?(匹配网络中默认的系统阻抗为50ohm),麻烦大哥了。
申明:网友回复良莠不齐,仅供参考。如需专业帮助,请学习易迪拓培训专家讲授的ADS视频培训课程。
