ADS版图怎样联合仿真
录入：edatop.com 点击：

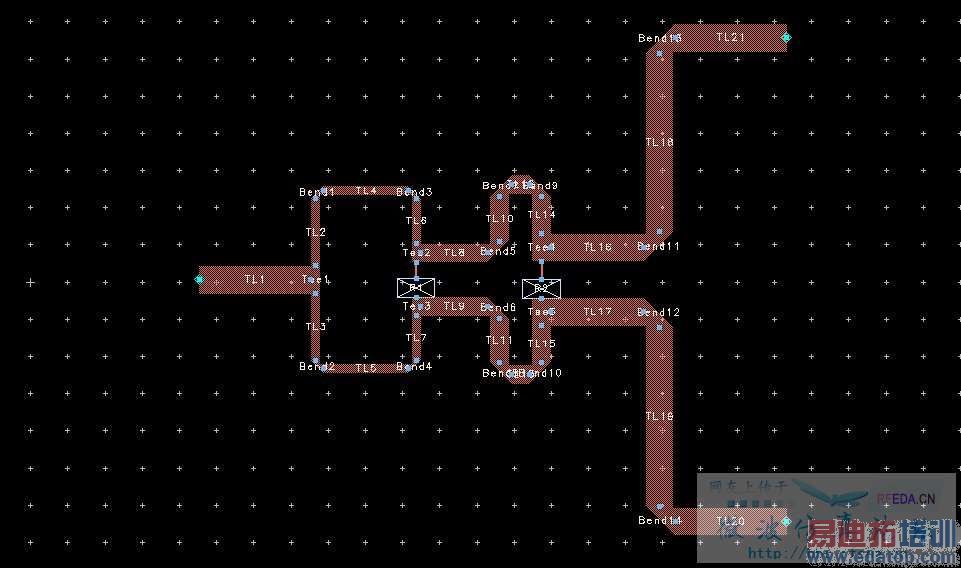

本人初学者，做811GHz的威尔金森功分器，版图出来了，用了是二级的结构，
原理图已经仿真过了，现在要进行版图仿真，中间的那两个电阻版图中显示不了，想先在原理图中把这两个电阻去掉，然后设置4个内部端口和3个外部端口进行联合仿真，但具体步骤不知道怎么弄？我要用贴片电阻，有人说用SMTPAD，不知SMTPAD要怎么用。求各位大神指点。在下感激不尽
原理图已经仿真过了，现在要进行版图仿真，中间的那两个电阻版图中显示不了，想先在原理图中把这两个电阻去掉，然后设置4个内部端口和3个外部端口进行联合仿真，但具体步骤不知道怎么弄？我要用贴片电阻，有人说用SMTPAD，不知SMTPAD要怎么用。求各位大神指点。在下感激不尽
网友回复:
各位大大没人回复呢？自己先顶一个
网友回复:
用薄膜电阻
网友回复:
你需要的参数是什么哪？我以前做过不需要用两级啊
网友回复:
带内反射小于等于-23dB，隔离度大于等于23dB。两级的话带宽更宽一点。关键是我用来TFR来仿真显示错误
