ADS仿真集总参数和分布参数混合电路问题
录入:edatop.com 点击:
PA设计,三菱RD06HHF1的管子,datasheet给的测试电路是电容电感和微带线混合的电路,基板是teflon基板,我的问题是,怎么根据电路规格,算出微带线的长度?还有就是teflon基板的参数该怎么样设置?恳请各位做过相关设计的朋友指点,感激不尽!
网友回复:
还有就是微带线和电容电感连接问题,是直接相连还是通过十字微带和T微带转接呢?

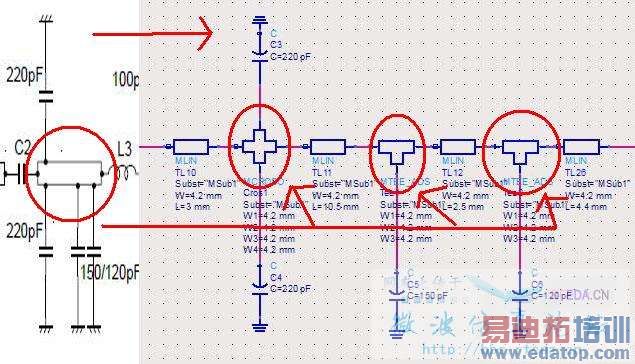

比如原理图一部分如下,连接是否正确呢?
网友回复:
微带线和电容电感连接问题,要看你连接的具体情况,从你的图上看,我觉得你是需要通过十字微带和T微带转接。因为实际的电容是有pad的,所以需要一点微带线方便把电容焊上去。
申明:网友回复良莠不齐,仅供参考。如需专业帮助,请学习易迪拓培训专家讲授的ADS视频培训课程。
