《ADS2008射频电路设计与仿真实例》里面关于LNA协仿真的问题

小弟想做一个ATF54143的LNA。现按照ADS2008版的书，已经到了协仿真这一步(前面仿真的数据和书上给的都完全一样)，但协仿真这一步仿真的数据跟书上给的相差甚远，而且仿出来的数据感觉明显不对。图（1）是协仿真时的电路图，小弟确定所加的分立元器件都是正确的型号，微带线的长度和宽度也再三确定，都是正确的。S参数的设置也是对的。


                    图（1）

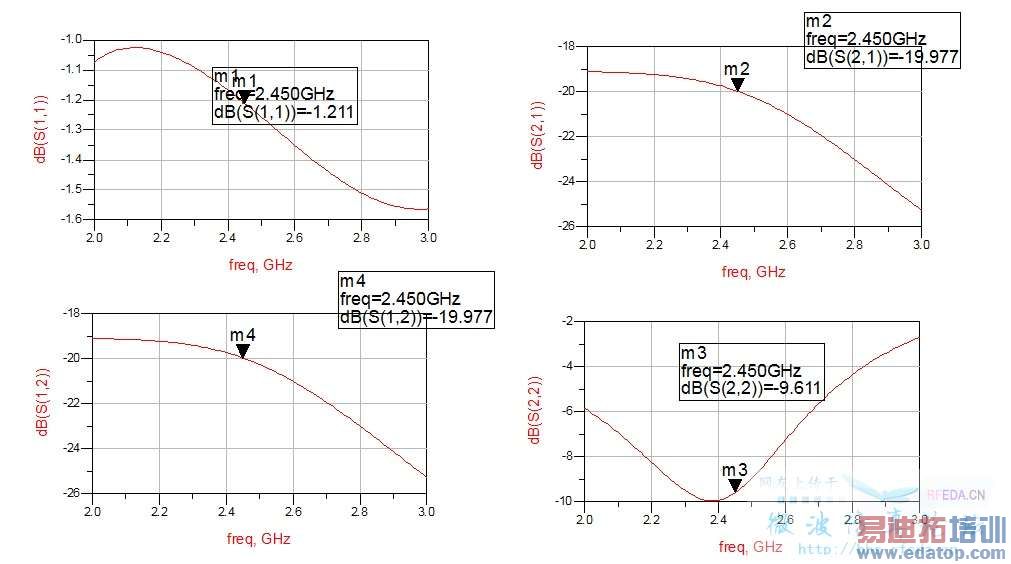

仿真的结果如图（2）


各位大神，请帮小弟分析分析，可能哪里出了问题。弄了好几天了，还是找不出来哪里出错了。 万分感谢


网友回复:

share the circuit

网友回复:

thank you

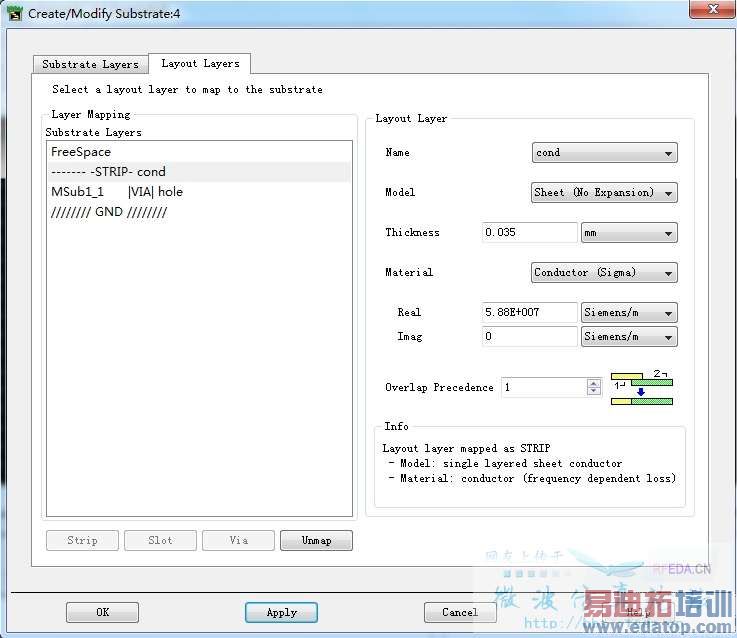

this is my circuit, and next picture is creat/modify substrate


could you give me some advice？Thank you

网友回复:

进来学习。。。。。。。。。

网友回复:

我也如此
工作点不对
信号也根本没有传过去

网友回复:

楼主，这么久了，还没人回个啊。我也是这样的，自己画的LAYOUT COMPONENT不行，书上的实例就可以，也不会相差那么多啊，按理来见信号怎么可能不进去呢，只是性能差点啊

网友回复:

我用ads2011转换书上给的2008版的实例，layout尺寸上是一样的。是可以的哦。但我用ads2011重新画了个，也是一样的

网友回复:

我用ads2011转换书上给的2008版的实例，layout尺寸上是一样的。是可以的哦。但我用ads2011重新画了个，也是一样的不行，信号没进去。S21很低

网友回复:

我DC仿真了一下，工作点不对啊，但是我就搞不明白了，就几个铜皮，怎么电压就过不去呢

网友回复:

图中是管子的偏置电压，肯定是有问题，但不知道到底在哪里有问题呢，哪为大神指导一下哦，谢谢了
