ADS中的电路仿真（电阻电容电感电路）

录入：edatop.com    点击：
大侠们：

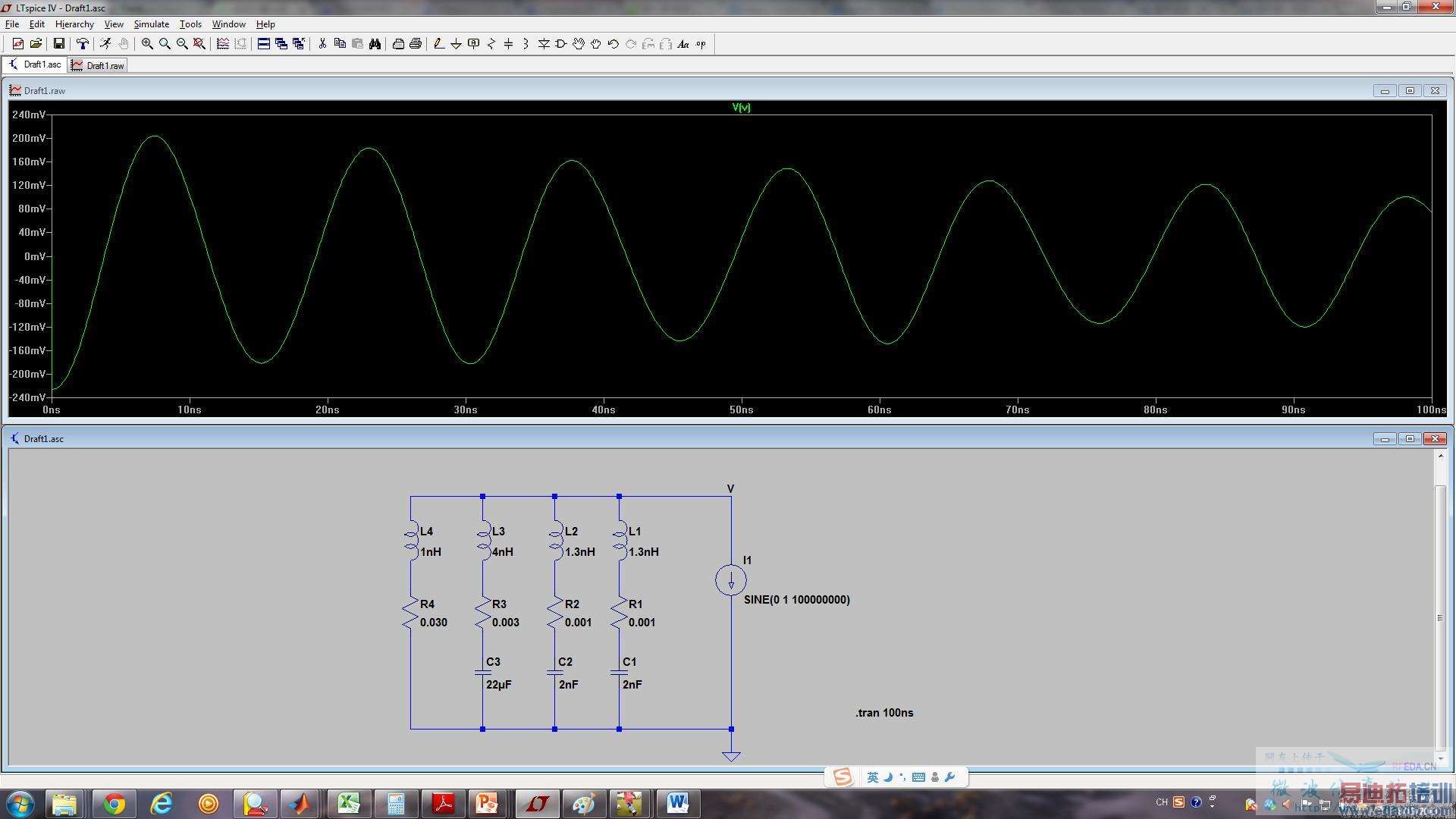

小弟遇到这样一个问题。我的电路图及仿真结果所示（ADS与LTSPICE IV仿真结果一样，在此传了LTSPICE IV的结果图）
激励为幅度为1A的100MHz正弦的电流源。


请问，为什么在电流源附近的电压值是逐渐衰减的？ 谁能指导下他们用的算法是怎样的？ 我用Matlab是这样算的，把将各个电路元件转化为ZR=R, ZL=jwL, ZC=1/jwC, 在此w=2*pi*f, f 为100MHz. 然后进行复阻抗（四个支路并联）的运算，最后通过阻抗与电流（幅度和相位运算）作用，得出电压是无衰减的正弦波。我的这种计算方法和工具仿真所用的仿真的差别在哪里呢？我计算方法的问题出在什么地方？

网友回复:

你用的稳态分析，当然是无衰减了。而仿真软件里，你选的是瞬态分析，在0时刻是有除了你想要的正弦波外，还有一个阶跃信号，那个你看到的衰减就是这个阶跃相应的衰减

网友回复:

果然是，谢谢大侠！

网友回复:

你好，想问一下，在什么软件中可以做稳态分析？

网友回复:

很多软件都可以做，比如ANSYS的Designer
