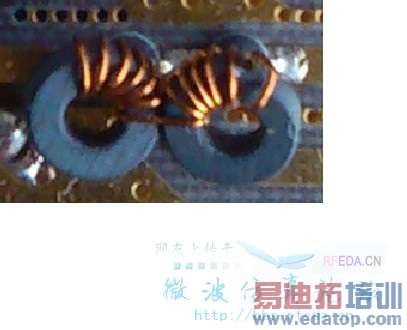

为什么一个线圈要绕在两个磁环上?见图
录入:edatop.com 点击:
现在是一个线圈绕在两个磁环上,中间没有抽头,在一个磁环上不是很好吗?
这样的双磁环线圈还不少,当然也有单磁环的。
见下图
不懂,求教了
这样的双磁环线圈还不少,当然也有单磁环的。
见下图
不懂,求教了
网友回复:
磁环线圈,就是提供电感,也有寄生电容,本身还有电阻,就是一个滤波器了。
为了阻挡某个频段的干扰,需要设计成特殊形式。
不知道怎么设计的。
网友回复:
二個是相反方向
网友回复:
和磁珠功能差不多,抑制高频干扰的。可以等效为一个电感串接一个电阻,消耗进入磁环的高频干扰。
网友回复:
用一个磁环不也能起到你说的作用吗?不就是多绕几圈罢了?
