ADS画传感线圈
录入:edatop.com 点击:

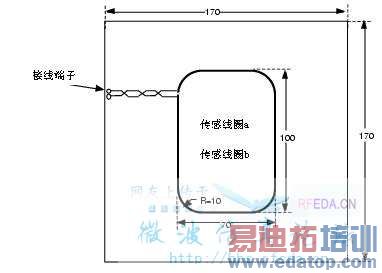

传感线圈的尺寸为100 mm×70 mm,传感线圈的结构如图。
线圈尺寸是指外沿尺寸。
传感线圈线宽为0.5mm,相对误差为±20%,(孔洞处除外)。印制板(FR4材料)的厚度为1.6 mm,双面敷有35 mm的铜箔。
请问怎么在layout上实现,双绞线不知道怎么画?
