PIN二极管 ADS 建模问题
录入:edatop.com 点击:

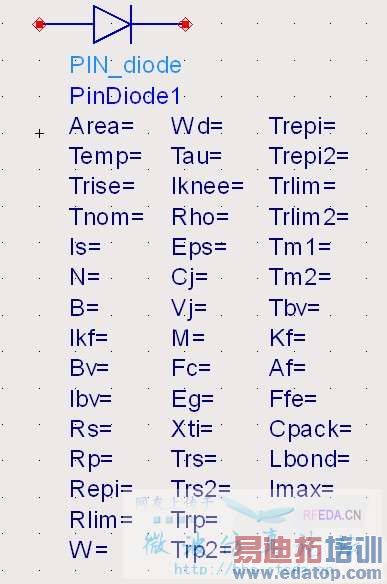

最近用PIN二极管 进行谐波仿真 型号APD0806 在ADS里面建模出现问题

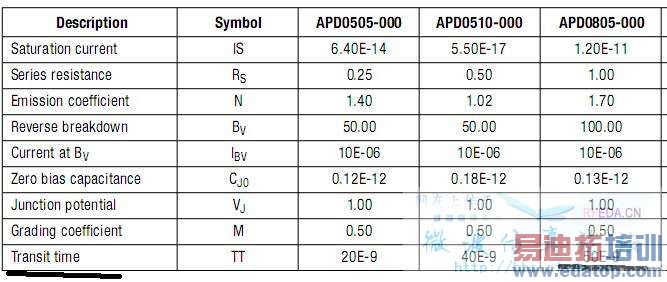

这就出现了个问题 , 0805的参数前七个都有对应的ADS模型值, 但最后一个 TT,在模型参数中没找到,这是怎么回事? 哪位大侠帮帮忙吧?
这就出现了个问题 , 0805的参数前七个都有对应的ADS模型值, 但最后一个 TT,在模型参数中没找到,这是怎么回事? 哪位大侠帮帮忙吧?
网友回复:
TT是载流子寿命。对应模型Tau
网友回复:
谢谢 谢谢
网友回复:
请教大侠对PIN管做过直流仿真么?有对比过DATASHEET里面的R VS I 图么,我是想根据DATASHEET里面仅有的SPIC数据来搭建电调衰减器的
网友回复:
这个帖子和我目前的问题很接近,持续关注学习,呵呵
网友回复:
ADS PIN二极管模型中还有很多参数datasheet没有给出来,怎么设置,不设置仿真结果准确吗
网友回复:
PIN二极管 ADS 建模方法
网友回复:
PIN二极管 ADS 建模方法 xuexi
