ADS Layout仿真时一直出现错误
录入:edatop.com 点击:

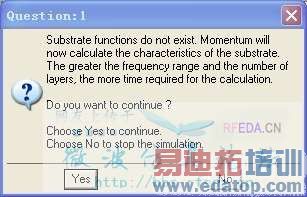

请大家帮我看一哈哪里设置有问题,新手一个,谢谢
如果点击yes,之后会出现下面的问题
Simulation / Synthesis Messages
Momentum MomEngine 8.40.075 (*) 350.500 Feb 19 2009
Simulation Mode: uW
Substrate valid
Processing layout...
Using the minimal snap distance of 0.0004 mm
(4 layout resolution points) for layout healing.
Generating mesh at 2GHz...
Mesh generation finished
S-parameter simulation
Automatic selection: direct dense matrix solver
Using multi-threading (2 threads)
Status / Summary
------------------- Momentum ---------------------
Version: Momentum MomEngine 8.40.075 (*) 350.500 Feb 19 2009
Simulation mode: MW
Design: patch
Simulation started on : Fri Mar 02 11:51:10 2012
Layout processing started
Layout processing finished
S-parameter simulation started
...initializing
...analyzing ports
...extracting layout
...reducing mesh
Adaptive frequency sweep started
Simulation frequency [1] = 2 GHz
...loading Green functions
...allocating interaction matrix
...loading interaction matrix
.........|.........|.........|.........|
...solving interaction matrix
WARNING: Could not create the dataset
since no citi files could be found.
...saving project files
---------------- Momentum stopped ----------------
网友回复:
任务管理器中的hpeesofemx.exe,右键相关性,多核的话勾掉一个就好了。
我碰到的也是这个问题
网友回复:
升级到ADS2009U1或者更高版本
网友回复:
ADS2009在某些特定型号计算机上有问题
网友回复:
多核时按照soothing的方法确实可以解决这个问题,谢谢!
网友回复:
2009遇到同样的问题,原来是多核的问题,学习了
网友回复:
可能是操作系统不允许超线程引起的, 可以试试这个方法行不行:
去HPEESOF_DIR(ADS 的工程路径,默认是c:usersdefault),找到hpeesofconfig文件夹,新建一个momentum.cfg的记事本文件, 在里面输入下面两行:
MOM_USE_HYPERTHREADING=TRUE
OMP_NUM_THREADS=n (n是你的最大cpu核数,如OMP_NUM_THREADS=2)
保存,重启ADS
网友回复:
soothing的办法很管用
网友回复:
学习了
网友回复:
赞个
