ads仿真威尔金森功分器时遇到的问题

录入：edatop.com 点击：

请教大家一个问题：
最近学习ads仿真，对照书上的例子（ADS2008射频电路设计与仿真实例），进行建模仿真。之前原理图仿真没有问题。
在生成版图及版图仿真时，碰到下列问题，不知该如何解决。上图：

莫名其妙的出现了这种状态,貌似是create layout 时初始器件的问题？

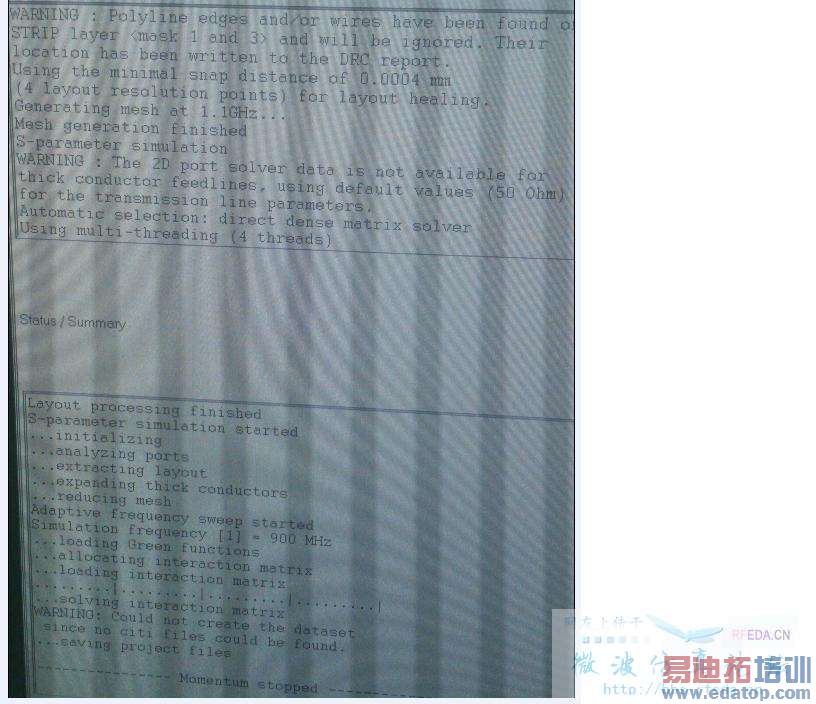

还有，进行仿真时，报错如下：

看不懂是怎么回事。
发到论坛，希望大家不吝赐教。谢谢
也祝大家新年快乐

网友回复:

坐标设置问题

网友回复:

您好，
您是说TFR电阻坐标的设置问题吗

网友回复:

没遇到过

网友回复:

把仿真文件传上来，大家看看，帮帮忙
谢谢

网友回复:

右击任务管理器中的hpeesofemx.exe进程，关系设置，将CPU2，CPU3的勾去掉，这样就可以仿真了，这估计是09版本的ads和xp不完全兼容的原因
仿真结果还不错哈

网友回复:

谢谢回复
回去试着设置一下
非常感谢

网友回复:

按照您说的方法操作，确实解决了这个问题
我的电脑是64位系统，win7操作系统
应该是win7 和ads不太兼容
后来换32位系统，没有出现这个问题
谢谢您的帮助
