利用ADS设计低噪声放大器
录入:edatop.com 点击:
根据功率增益最大设计输出匹配电路

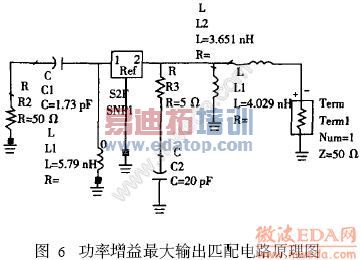

根据最大功率增益原则设计输出匹配电路,就是将输出端进行50Ω 匹配。考虑到输出稳定性电路的存在对输出阻抗的影响,输出匹配电路的形式有点不同。与输入阻抗匹配方法一样设计输出匹配电路。电路图如图6所示。

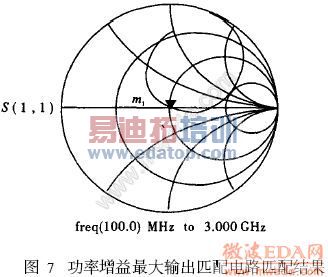

优化得L2 = 3. 651 nH, L4 = 4. 028 nH。匹配结果如图7所示。由图可得: S (1, 1) =2. 412E - 4 / - 38. 789。

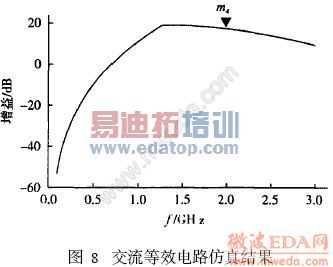

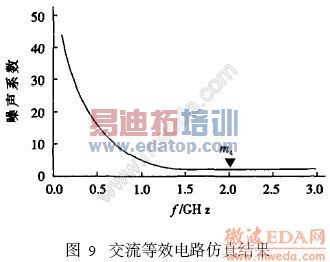

至此,输入输出匹配电路完成。仿真结果如图8、图9所示。由此可得增益:16. 917 dB;噪声系数: 1. 649 dB。
结论
由最后的仿真结果看到增益: 16. 917 dB;噪声系数: 1. 649。其结果均符合设计初的性能指标,但工作频段较小,这也正常。这是因为在宽频带情况下难于获得极低噪音,所以低噪声放大器的工作频带一般不大宽,较多为2 GHz左右。
