ADS学习第二天 - 关于S参数导入与仿真的补充
昨天学习了使用ADS的Bulan元件查看测试得到的S参数(S4P文件),今天发现了一些需要注意的地方
1、 S参数的端口设置
Eric的书上定义了S参数端口定义的推荐如下:
而实际测试中,可能会碰到测试的端口定义如下
端口定义的差别,在使用Bulan元件的时候要注意对应,昨天的原理图,在使用第二种端口定义方式时会产生插损与回损的错乱,昨天最后得到的S参数插损和回损的图形是错误的。

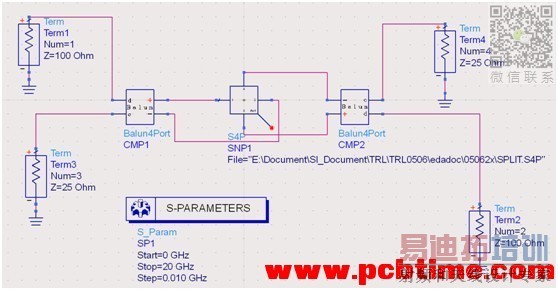

正确的原理图如下:

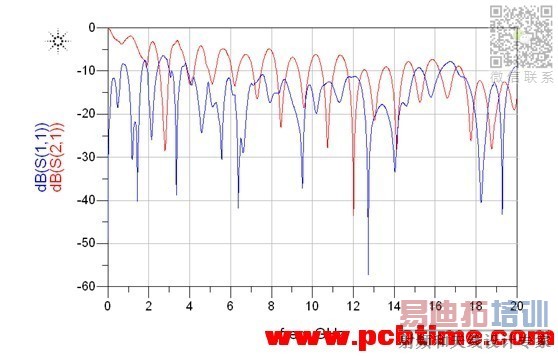

最后的插损与回损波形
2、 ADS查看单端S参数,可以采用以下原理图(去掉Bulan参数):

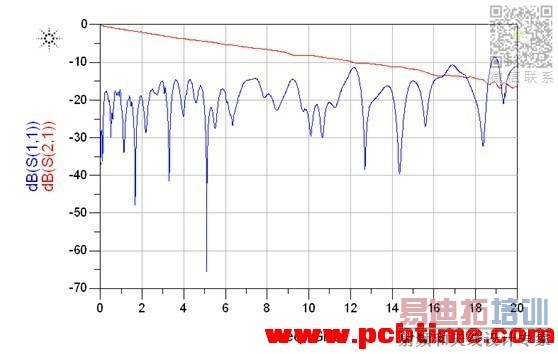

得到的插损和回损波形
3、 S参数的测量

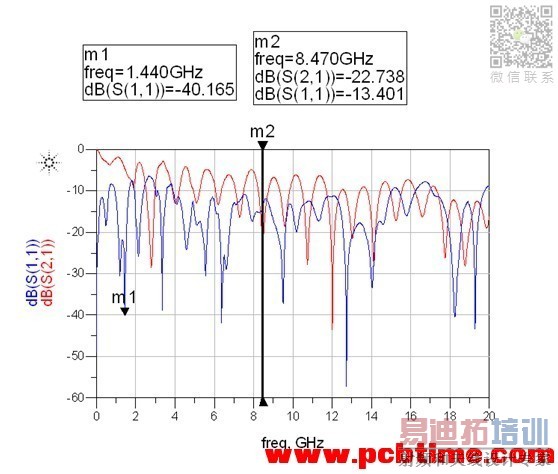

使用菜单命令或者快捷按钮来对波形进行测量标注
标注有线标注和点标注,这一点和大多数软件类似。ADS应该有比较强大的波形查看功能,需要后续学习摸索
4、 两个波形放在一起比较没找到办法,不过每个软件都有强项和弱项,是不是我们不要选择ADS来查看S参数呢?其他软件如Ansys的Reporter以及Cadence的SIGWAVE,都能很方便的调入多根S参数曲线进行测量和对比
个人觉得Ansys的Reporter就查看S参数的功能还是很不错,缺点就是没法向ADS那样加一个器件直接查看差分。软件都是各有长短。
Ansys的Reporter测量时候也有缺点,不能输入数字定义准确的频率点,每次要拖拖拖拖半天。
