ADS学习第三天 - 如何从Allegro设计文件导入到ADS

    网上找了不少Allegro文件导入ADS的方法，好多都是过时的，都没有试验成功，通过帮助文件，终于找到了在新版ADS2013里面导入Allegro设计的办法:
Allegro里面安装插件，导出网络成ADS格式的方式没有变化：
1、   先通过Script安装Export  to  ADS的插件

2、   安装之后，重启Allegro，出现Export To ADS菜单

3、   打开Select Traces
?    选择网络和参考地
?    选择层（Layer）
?    剪切
?    选择器件和Pin
?    设置Port
设置完成之后下面所有的五项都会变成绿色

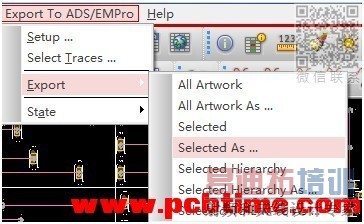

4、    然后导出成ADS格式

在ADS里面，导入之前生成的文件，步骤如下

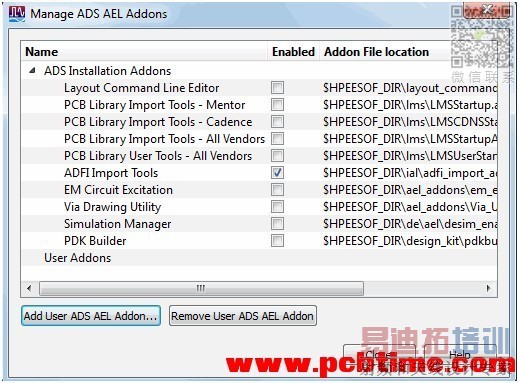

1、   启动ADS，选择Tools > Manage ADS AEL Addons，勾选ADFI Import Tools

2、   新建Layout文件，选择Adfi Tools，然后找到上个步骤Allegro导出的文件

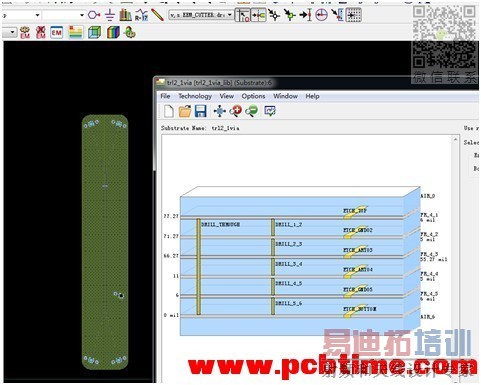

3、   打开Substrate Editor，能看到层叠信息也都导入进来了

4、   选择EM setup，Port信息也过来了

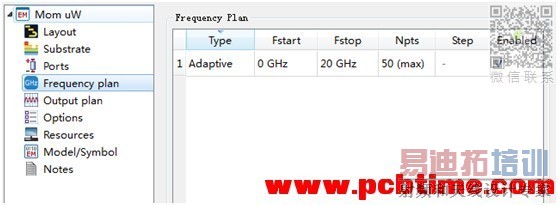

5、  设置扫描参数，即可开始仿真
