ADS学习第四天 - S参数级联
录入:edatop.com 点击:
高速串行总线仿真,经常会采用孔和线单独建模,然后把多个S参数组合在一起的情况。背板系统也经常会单独提取每一段的S参数,然后级联在一起。ADS可以非常方便的实现S参数相加的功能。

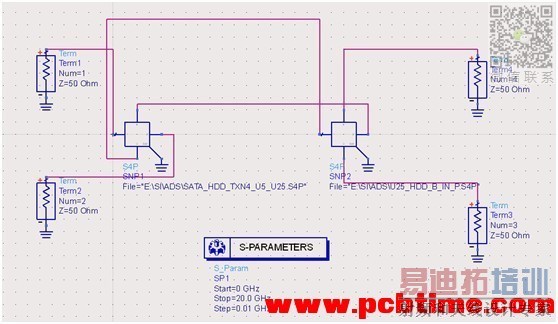

1、首先建立原理图
2、扫描后即可得到整合后的S参数,使用Data file tools导出S参数
3、调入到Reporter里面和HSpice仿真的结果比较,两者完全一致
说明S参数级联是一个非常成熟的算法,各家软件算出来的结果基本没有差异。ADS可以提前创建好原理图,直接调用,非常方便。
仿真得到结果 A+B+A
然后调换位置,仿真得到A+A+B
2、在Reporter里面看,两个曲线相差很大
说明S参数级联,互相的位置关系很重要
1、首先建立原理图

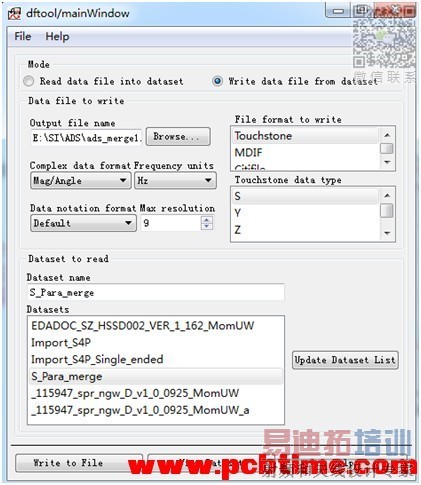

2、扫描后即可得到整合后的S参数,使用Data file tools导出S参数

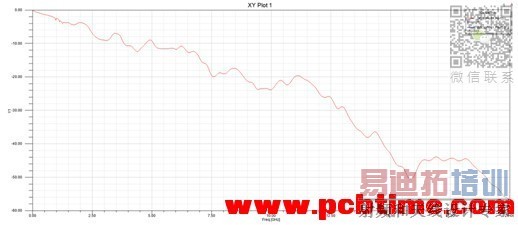

3、调入到Reporter里面和HSpice仿真的结果比较,两者完全一致
说明S参数级联是一个非常成熟的算法,各家软件算出来的结果基本没有差异。ADS可以提前创建好原理图,直接调用,非常方便。
现在验证下S参数级联的一些想法
先验证一下: A+B+A 是否等于 A+A+B

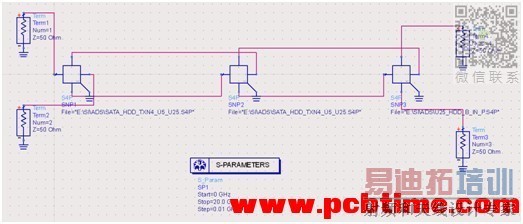

1、建立原理图
仿真得到结果 A+B+A
然后调换位置,仿真得到A+A+B

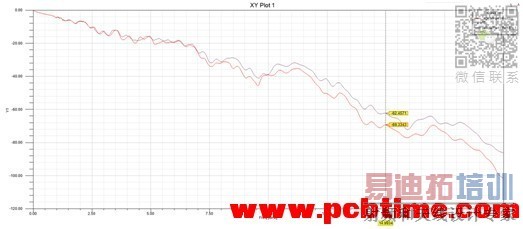

2、在Reporter里面看,两个曲线相差很大
说明S参数级联,互相的位置关系很重要
这个方法好
请问小编,对于一对线,two .s2p files can mergerd in one .s4p file ,but how to divide an s4p file into two s2p?
这个方法好
