ADS学习 - 测试的S参数转成混合模式S参数
录入:edatop.com 点击:

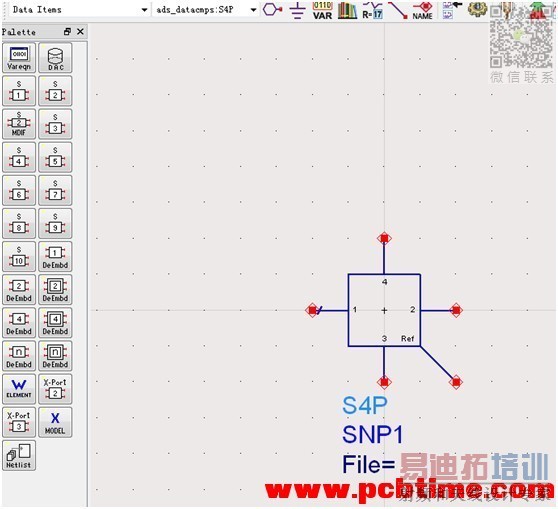

1、 选择Data Item,放入一个S4P的元件
2、 选择System –Passive,放入巴伦(Balun)元件
可以把右边的Bulan转个方向,方便接线
3、 选择Simulation_S_Param,加入Term元件,在加入GND

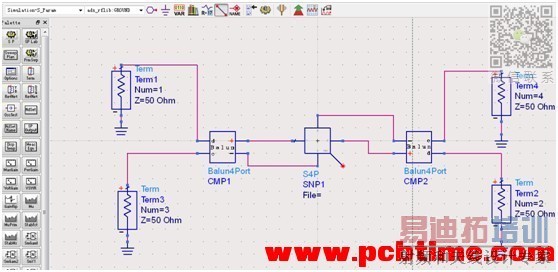

4、 连接之后的原理图如下:
5、添加S4P元件,双击S4P元件
6、修改差模阻抗为100ohm,共模阻抗为25ohm
7、继续选择Simulation_S_Param,加入S参数扫描元件SP,并设置参数,最终原理图如下:
8、Simulation,然后得到结果
查看结果:

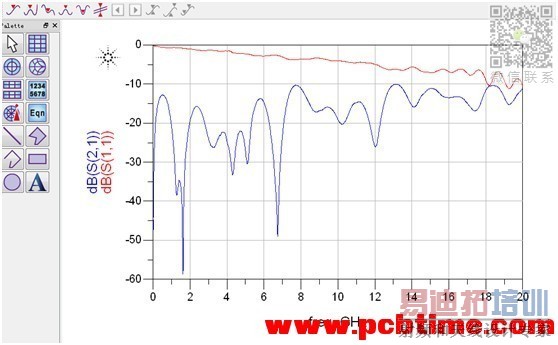

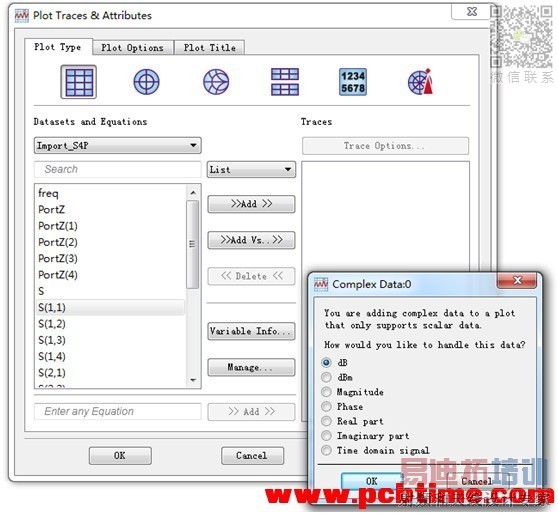

1、选择查看回损和插损
2、 这时候的S11和S21已经是混合参数了,即S11= SDD11,S21=SDD21

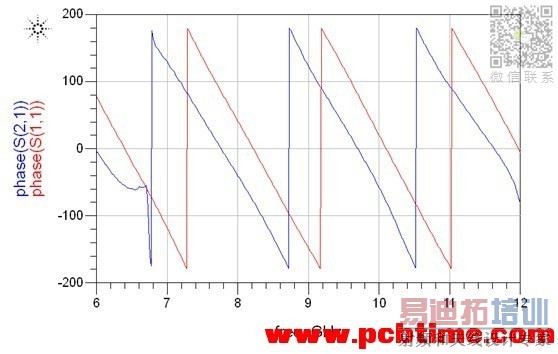

3、如果查看相位的话,直接在图上改文字为Phase(必须小写)即可
ADS查看S参数为什么需要放入Bulan元件?直接由S4p文件不能看插损回损么?
这个Bulan元件是为了混合S参数的
其实还有一些疑问,还在摸索中
这是一个S4P混合参数的查看方式,但是怎么查看单端的S21,S11呢?
还有,如何把两个S参数放在一起比较?
如何导出转换后的混合参数文件?
也期待着有高手帮忙指点一下
发现了一些错误的地方,请参看第二天的帖子
http://www.pcbtime.com/thread-593-1-1.html
