ADS已经快被逼疯了
-

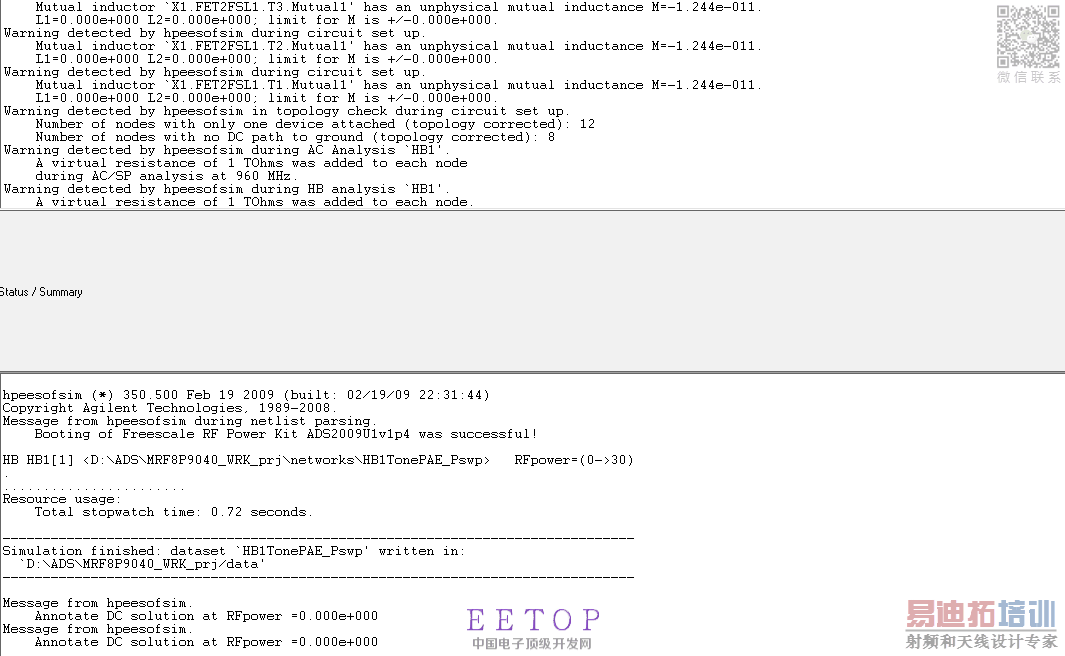

看了半天,A virtual resistance of 1 TOhms was added to each node。这个出错还是无法解决,不知道为何。检查了许久没有发现虚连的点。求大侠指点!
你的ADS2011是如何安装的,有安装包吗?谢谢!
我用的是 09.网上到处都是破解版。11也有的。自己下一个,按破解来装,很快的。
还有,同志们,歪楼了。拿到没有人遇到这种问题么?提示有开路可以不用管的,最近我也在用,问题蛮多的,可以一起交流
问题是出不了结果。

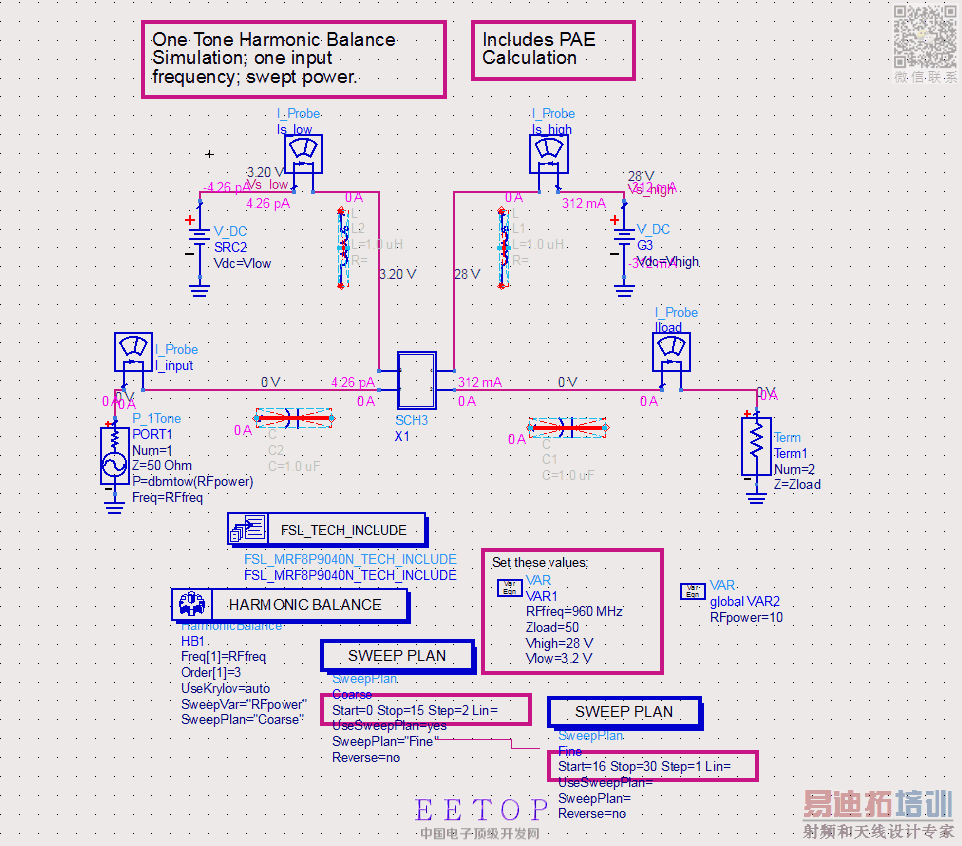

我用单独的HB1Ttone 和HB1ToneSwptPwr 都能做出来。
但是一用设计向导里的这个板块就过不去。总是提示上述错误。有人遇到过么?
求个指导!电流源的阻抗是无穷大。
很好很好,小编加油
也在看中,希望有用
我也出现了这个问题,电路真的完全没有题,我不知道这个warnning到底是什么意思
请问小编这个问题解决了吗,我最近在做作业,也是出现了这样的问题。在原理图S参数仿真这一步,本来应该在960mhz,我的结果却一直在600多,一直有这种warning无法解决。小编能交流一下吗
子电路里的TERM为啥不X掉
是不是因为没有加扼流电感和隔直电容啊?
到处找不到这书的下载,能分享下吗
单独的用可以,一起用不行,是不是冲突了? 路过,打酱油。
好久没有看论坛了,我来回答下。该警告提醒有些晶体管的引脚没有连接。而为了求解的方便性,将那个端口连接上一个极大的电阻,这样做的好处是方便建立整个电路的求解矩阵。仅此而已。实际上如果你自己的晶体管电路如果都连接正确,基本不用管这个警告。
ADS官方解释如下:
In the case of a circuit with a wire that is missing, a message such as the following can appear in the Simulation/Synthesis Messages window during a simulation:
In the case of unconnected wires or pins, choose
Warning detected by HPEESOFSIM during DC analysis "DC1".
Circuit as given has no unique solution.
A virtual resistance of 1 TOhms was added to each node.
Tools
>
Check Representation, then select
Open connections
and click
OK. All unconnected wires and components are highlighted, making them easily visible on the screen. Connect these to the correct circuit node.申明:网友回复良莠不齐,仅供参考。如需专业帮助,请学习易迪拓培训专家讲授的ADS视频培训课程。
-
