6735平台上耳机配置

6735平台上耳机相关的宏有下面三个：
Audio define@
alps\vendor\mediatek\proprietary\custom\${project_name}\hal\audioflinger\audio\audio_custom_exp.h
#define HEADSET_MIC_MODE (1)………………………….For Headset Mic
Accdet define@
alps\kernel-3.10\drivers\misc\mediatek\mach\mt6735\${project_name}\accdet\accdet_custom_def.h
#define ACCDET_MIC_MODE (1)
#define ACCDET_EINT
Audio Speech部分参考设计有修改：

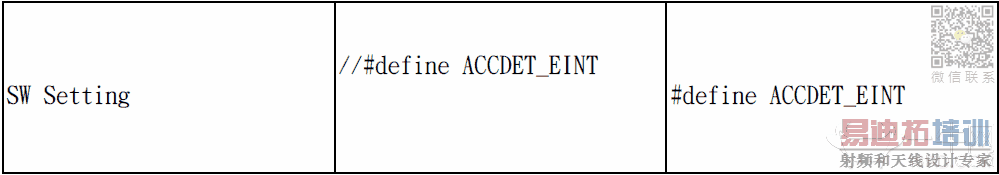

1.外部EINT怎么配置：看三颗电阻--R11/ R12/ R13

请注意：ACC Mode不可以用ACCDET as EINT，只能使用AP EINT。
2. ACC Mode还是 DCC Mode? == > 看AU_VIN1_P和AU_VIN1_N两个Pin上是否有接隔
直电容?
有 ==> ACC Mode : ACCDET_MIC_MODE = 1
没有 ==> DCC Mode : ACCDET_MIC_MODE = 2 或者 6
3. DCC Mode下 ACCDET_MIC_MODE 设 2还是设 6? == > 看 AU_MICBIAS1 上的
R10（2.5K ohm）是否有贴（如下图红框部分）?
有 ==>ACCDET_MIC_MODE = 2
没有 ==>ACCDET_MIC_MODE = 6
