Colipitts追踪振荡电路设计ADS仿真问题
录入:edatop.com 点击:
各位大神,红框内是传感器等效电路模型,需要加载交直流驱动,工作后相当于一个谐振器,能够产生1~2MHz的超声波,谐振频率随直流电压变化而不同。想设计一个振荡电路,追踪器频率改变,用ADS参考Colpitts振荡电路和谐波仿真分析,一直提示相位没有为零。由于是刚接触这一块,是不是阻抗没有匹配或者别的什么原因?请大神赐教啊,不胜感激!

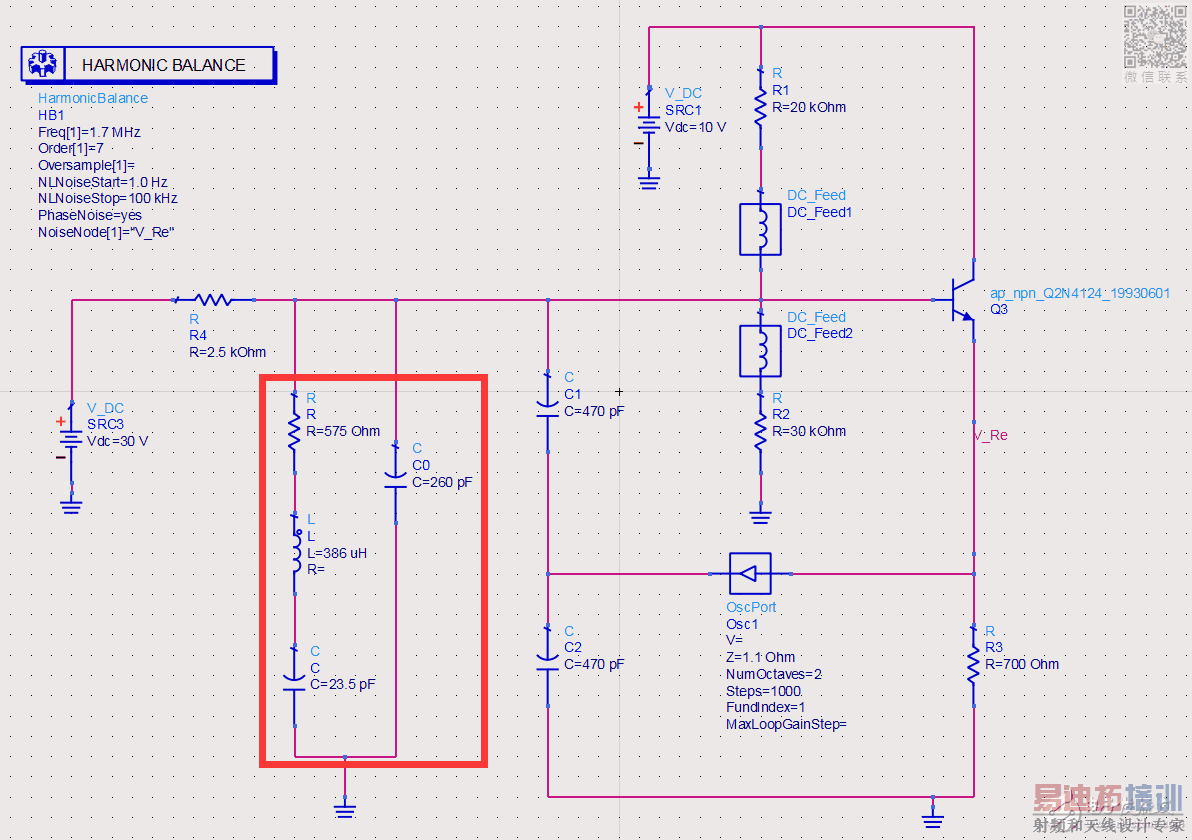

振荡电路图
结果错误提示
