在ads原理图中的结构怎么在HFSS画出来呢？

录入：edatop.com 点击：

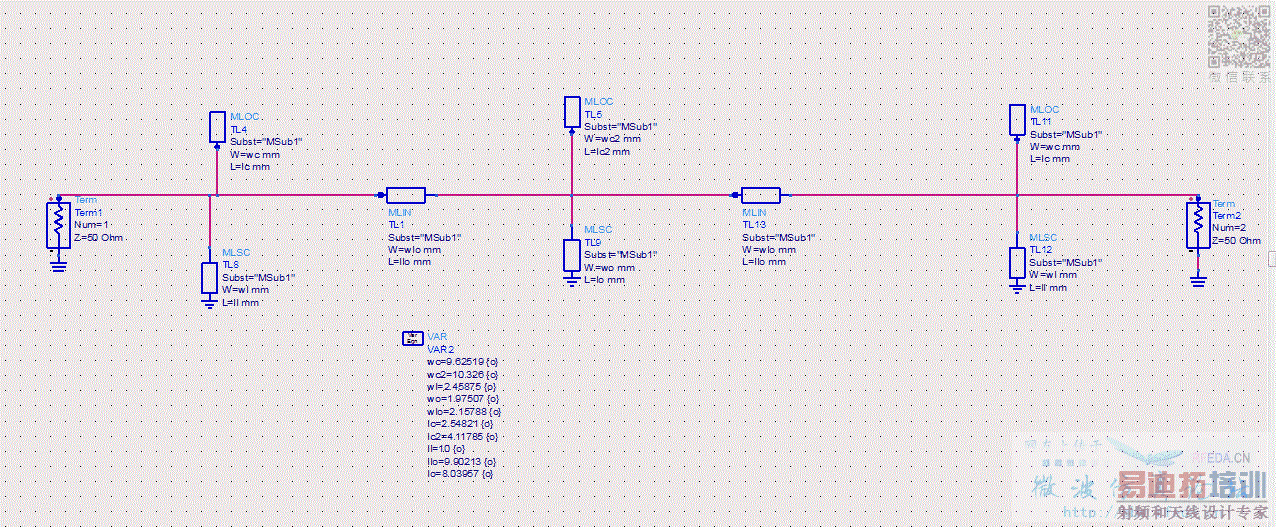

如图，短路枝节和开路枝节在HFSS中如何连接呢?还有后面的线它们中间用什么连接呢?

你这个个是电路图吗

是微带吧...
按照实际结构画就是了，最下面是地，然后上面是介质板，然后再上面是微带线。最后选择Lump Port 做激励。
不过我也不是很清楚，我上次用HFSS画了一个微带滤波器，仿真出来的截止频率与实际差了好几个G，所以我也不晓得哪点出了问题。

微带这种分岔的地方不能直接用线连，要加T形头
