ADS初学时遇到问题

Simulation / Synthesis Messages

Warning detected by hpeesofsim during netlist flattening.

    Cannot find substrate `MSub1'.

Error detected by hpeesofsim during netlist flattening.

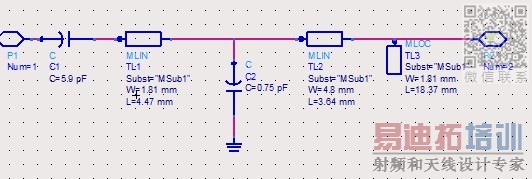

    `DA_SmithChartMatch1.TL6':  Expected a substrate model for parameter `Subst'.

[img]file:///C:\Users\Administrator\AppData\Roaming\Tencent\Users\352137251\QQ\WinTemp\RichOle\9IEMA[L81_W_G@2(~BK%%NS.png[/img]
[img]file:///C:\Users\Administrator\AppData\Roaming\Tencent\Users\352137251\QQ\WinTemp\RichOle\9IEMA[L81_W_G@2(~BK%%NS.png[/img]

可以建议你，不要想著一步登天好吗！?那往往是夭折的节奏。本版里有置顶文章可以帮助初学者，要不也请多多使用"搜寻"功能。
也可以下载 ADS 2008 实用....花点时间不求你看完整本，只要你"真正"静心看完、理解第一章节就好。
再不、ADS内附的example、application....也是可以。
这种问题真是让我很为难：不回嘛于心不忍，回了嘛会"堵"气！

额，好吧，谢谢指教，受教了，我也是没办法，要交作业了，能不能再请教你一个问题，如果不知道微带线的基板参数，只知道长度和宽度，能不能算出阻抗值?

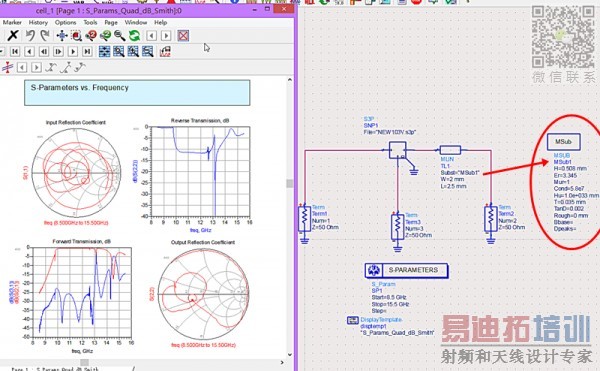

可以！一般业界、学界最常见的板材是FR4、Rogers RO4233、Isola-680...算阻抗需要的参数介电常数（Er）、介质损（Tan-1）、基材厚度..加上你的长度、宽度、厚度。
FR4 Er=4.65、td=0.02、RO4233 Er=3.38（建议设计参数＝3.55）、td=0.0035、 I-680 Er=3.38、td=0.0035
1oz铺铜厚度是0.035mm、0.5oz铺铜厚度是0.018mm
铜的电导＝5.8e＋7.....
最后...请将你学费的5%转到我帐户 谢谢光临！
**这些参数其实在ADS的help里很哀怨的躺著，等你去探望它..搜寻关键字：Materials、dielectric constant....

哦哦，学费的百分之五，额，老师根本就没交，全凭自己摸索，很感谢你能为我解答，另外还想问你几个问题，一个是关于smith chart match要怎么操作，是可以直接PUSH进去画子电路，还是必须要用smith chart utility，另外你说的那个什么ADS2008实用是一本书的书名吗?再次感谢！

哦哦，学费的百分之五，额，老师根本就没教，全凭自己摸索，很感谢你能为我解答，另外还想问你几个问题，一个是关于smith chart match要怎么操作，是可以直接PUSH进去画子电路，还是必须要用smith chart utility，另外你说的那个什么ADS2008实用是一本书的书名吗?再次感谢！

哦哦，学费的百分之五，额，老师根本就没教，全凭自己摸索，很感谢你能为我解答，另外还想问你几个问题，一个是关于smith chart match要怎么操作，是可以直接PUSH进去画子电路，还是必须要用smith chart utility，另外你说的那个什么ADS2008实用是一本书的书名吗?再次感谢！

是一本书名，书局有售、本网站也有"授"..请自行搜找。
喔喔，这样好了..每提问一个问题在获得解决之后,请你无误的转教你同学，有教无类！（有交钱、就不累了！）
两种方式皆可，初学者是需要经过程式辅助，画上后在去分析、解读。已学者则可以自行在圈内点上计算所得的"共轭复数例如：0.35+j60"，之后就可以自己领悟了！
圈内线条复杂，但万法归宗：一线、一点、两个半圆
一线：中心的横线特性阻抗线（纯电阻），压在这线上的点是纯阻 R+J0。
一点：中心点特性阻抗的原点，50欧系统时它就是50欧！75欧系统时它就是75欧。标注为：1、左边尽头是0=short、右边尽头是无限大=open。
两个半圆：一线的上半圆是感抗 R+J---、下半圆是容抗 R-J---。上下圆各为0.5波长。
这是从Z的角度去看，另有一个从Y的角度去看，那是导纳。留待前辈先贤为你解释。
我的"教瘦"曾经告诉我一个至理名言...:它没什么道理，它就是这样！ < 套句现在的流行词就是"任性"
**你老师一定有教你，是你心有杂念！千万别派老师的不是，否则.....XX，年少时我还算是个神童-好读书不求甚解、一目十行过目即忘！
P.S 再教下去你要把买书的钱汇到我帐户了..呵呵～～
