ADS设计DGS结构
录入:edatop.com 点击:
小弟最近在设计EBG结构的带通滤波器,中心频率2.4GHz的,follow了别人的一个结构,虽然带宽和带内抑制是有了,但是在奇次谐波上有明显的谐振,所以一直想用DGS结构来抑制高次谐波。
但是本人不怎么会用HFSS,所以一直使用ADS来设计的,但是DGS必须在接地面挖一些槽,按照momentum仿真里 设置板材 总得加一个layer 才能在layer上加金属。这样就不是原来单层板的地面了。看了help文档也没有发现有用的东西,望高手解答!感激不尽!
2-.改變////GND\\\\層成為 Open !
3-. 注意底層要設為槽孔的畫法!
4-.再來就是畫好結構, 再用3D 顯示的方式檢查你的構圖!
5-.設定正確,畫法也正確....當然檢查的時候--就是對的!
啊! 抱怨一下, 寫文期間的圖片位置擺放....會搞死人呀
但是本人不怎么会用HFSS,所以一直使用ADS来设计的,但是DGS必须在接地面挖一些槽,按照momentum仿真里 设置板材 总得加一个layer 才能在layer上加金属。这样就不是原来单层板的地面了。看了help文档也没有发现有用的东西,望高手解答!感激不尽!
飘过了
我用的2008版ADS,2008的EMDS都不用对DGS建模,好像10版的EMPro可以建模
momentum 當然可以建模, 需要一點小技巧但是不麻煩!
1-. 當然是加一層空氣層 (AIR), 注意一下 ////GND\\\\ !

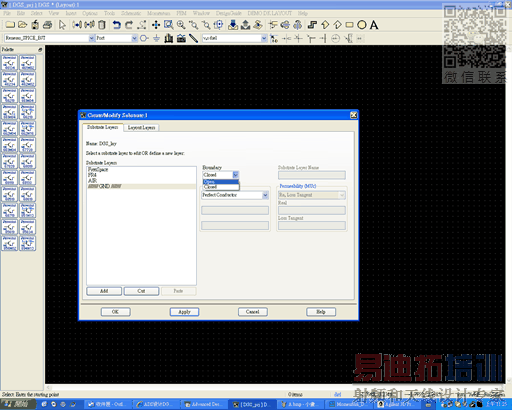

2-.改變////GND\\\\層成為 Open !

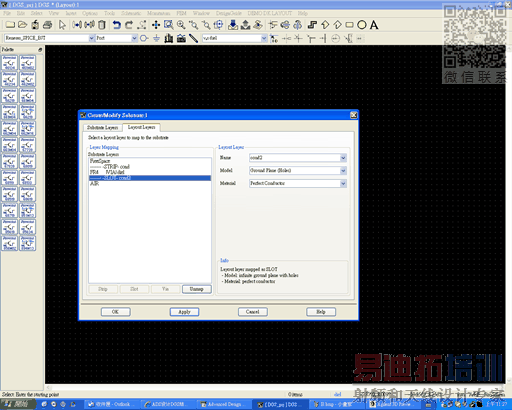

3-. 注意底層要設為槽孔的畫法!

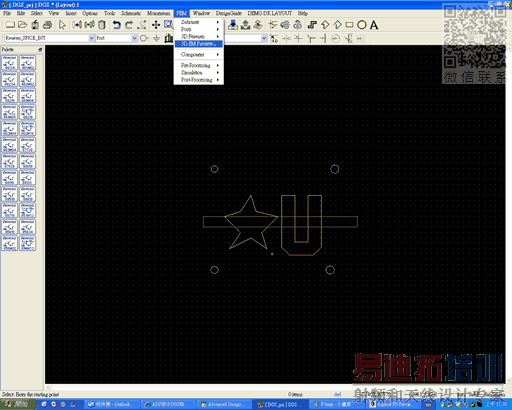

4-.再來就是畫好結構, 再用3D 顯示的方式檢查你的構圖!
5-.設定正確,畫法也正確....當然檢查的時候--就是對的!
啊! 抱怨一下, 寫文期間的圖片位置擺放....會搞死人呀
最近研究出来怎么仿DGS了
大家也可以参照ADS2008射频电路第14章的部分进行设计
如果有问题可以和我联系 QQ:411323515
