ADS放真LNA稳定性问题
录入:edatop.com 点击:

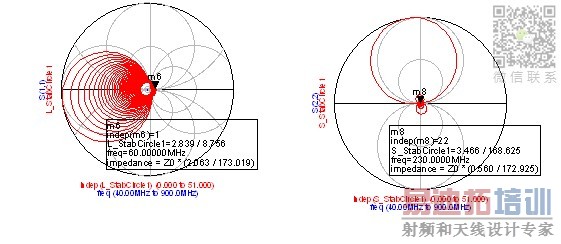

我看见有的仿真列子(ADS),在仿真时只看stab fact1d值,如果它大于1就算是稳定,有个疑问:如果stab fact1是K值它大于1是不一定绝对稳定的吧,难道它是u值(单参数判定标准)。而我仿真的例子stab fact1大于1,而且端口阻抗都没有实部小于1(负阻抗)为什么做成实际电路都很不稳定,另外我仿真的稳定圆实在很难看出稳定情况,往高手指点下。
:9dek>1,b1>0
这只是3个绝对稳定判断标准之一,难道楼上的意思是stab fact1的值等于K*B1>1么?这样的话倒是应该满足绝对稳定了,可是我觉得和稳定源有出入啊!|s11|<1而稳定圆却不在单位圆外啊~!
好像我贴发错地方了?是不是应该放在ADS仿真区。好像我的帖子经常被删。疑问!
大虾们出来透透气啊!我看完书本,还是觉得很疑惑,或者说还是很难把实际电路做到很稳定,问什么啊!希望高手们分享一经验呢!
我也看不懂小编的图
怎么没人回帖啊!
你选的管子稳定性太差,匹配后再仿真
小编你是说你做出来的东西不稳定还是你仿真的不稳定呢?实际中有很多因素都会影响放大器的稳定,例如电源的波动,功率增益过高等等!
顺便说一句,你的帖子发错位置了!
理论上满足那几个条件肯定就稳定了赛,可能是实际产品中操作不到位,管子性能不好
