请问ADS中layout的微带元件怎么会有压降
录入：edatop.com 点击：

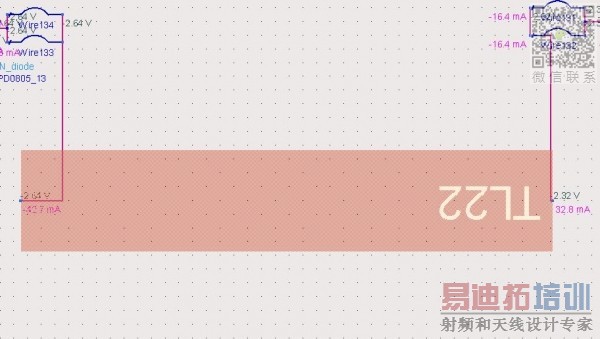

仿真一条长的微带时发现的这个问题，直流仿真时微带两端压降不一致，
一端是2.64V，另一端是2.32V，这是怎么回事啊，使我的结果不正确。
一端是2.64V，另一端是2.32V，这是怎么回事啊，使我的结果不正确。
帮你顶一下
检查一下你的端口设置对不?再看看是不是哪里设置错了
